Low power 2 input AND gate,74AUP1G08XC5G Replace 74AUP1G08GW
74AUP1G08XC5G 74AUP1G08XC5G.pdf
FEATURES

资料完善中























PIN CONFIGUTION
优势替代
74AUP1G08GW 74AUP1G08GW.pdf

No.13741

FEATURES

? Wide supply voltage range from 0.8 V to 3.6 V

? CMOS low power dissipation

? High noise immunity

? Overvoltage tolerant inputs to 3.6 V

? Low noise overshoot and undershoot < 10 % of VCC

? IOFF circuitry provides partial

  Power-down mode operation

? Latch-up performance exceeds

  100 mA per JESD 78 Class II Level B

? Low static power consumption;

  ICC = 0.9 μA (maximum)

? Complies with JEDEC standards:

? JESD8-12 (0.8 V to 1.3 V)

? JESD8-11 (0.9 V to 1.65 V)

? JESD8-7 (1.65 V to 1.95 V)

? JESD8-5 (2.3 V to 2.7 V)

? JESD8C (2.7 V to 3.6 V)

? ESD protection:

? HBM JESD22-A114F Class 3A exceeds 5000 V

? MM JESD22-A115-A exceeds 200 V

? CDM JESD22-C101E exceeds 1000 V

? Multiple package options

? Specified from -40 °C to +85 °C and -40 °C to +125 °C

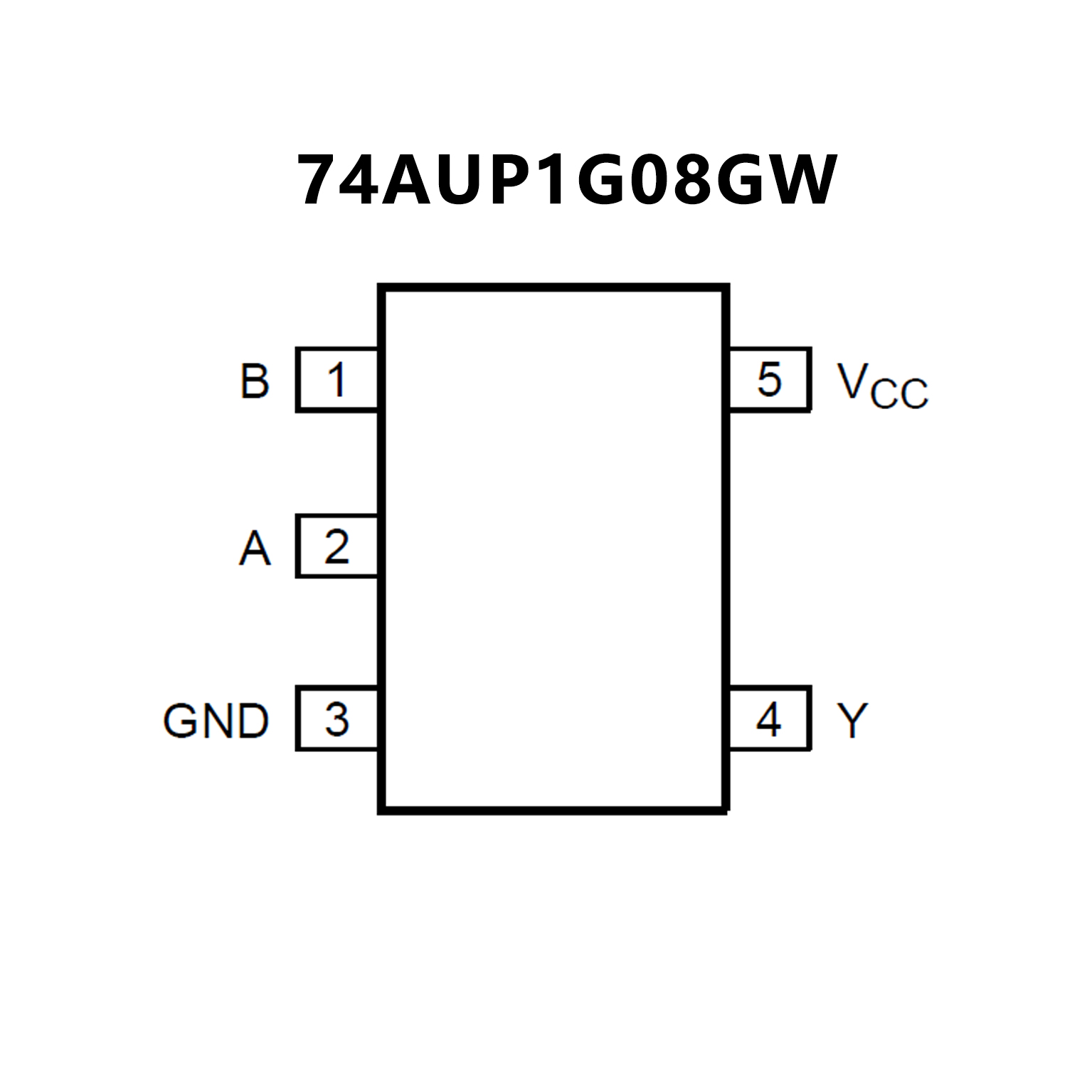

PIN CONFIGUTION
