带I2C接口的实时时钟/日历芯片, BLX8563 Replace PCF8563.
BLX8563
BLX8563.pdf
BLX8563.pdfFEATURES
? 宽工作电压：0.9V-5.5V
? 低休眠电流：0.4uA(3.3V下的典型值)
? I2C通信频率最高支持400KHz
? 具有世纪标志位，万年历日期2000年-2199年
? 可编程时钟输出32.768KHz、1024Hz、32Hz、1Hz
? 内部集成振荡器电容
? 内部集成定时器
? 内部集成报警功能
? 中断开漏输出功能
? 支持SOP8、TSSOP8等封装

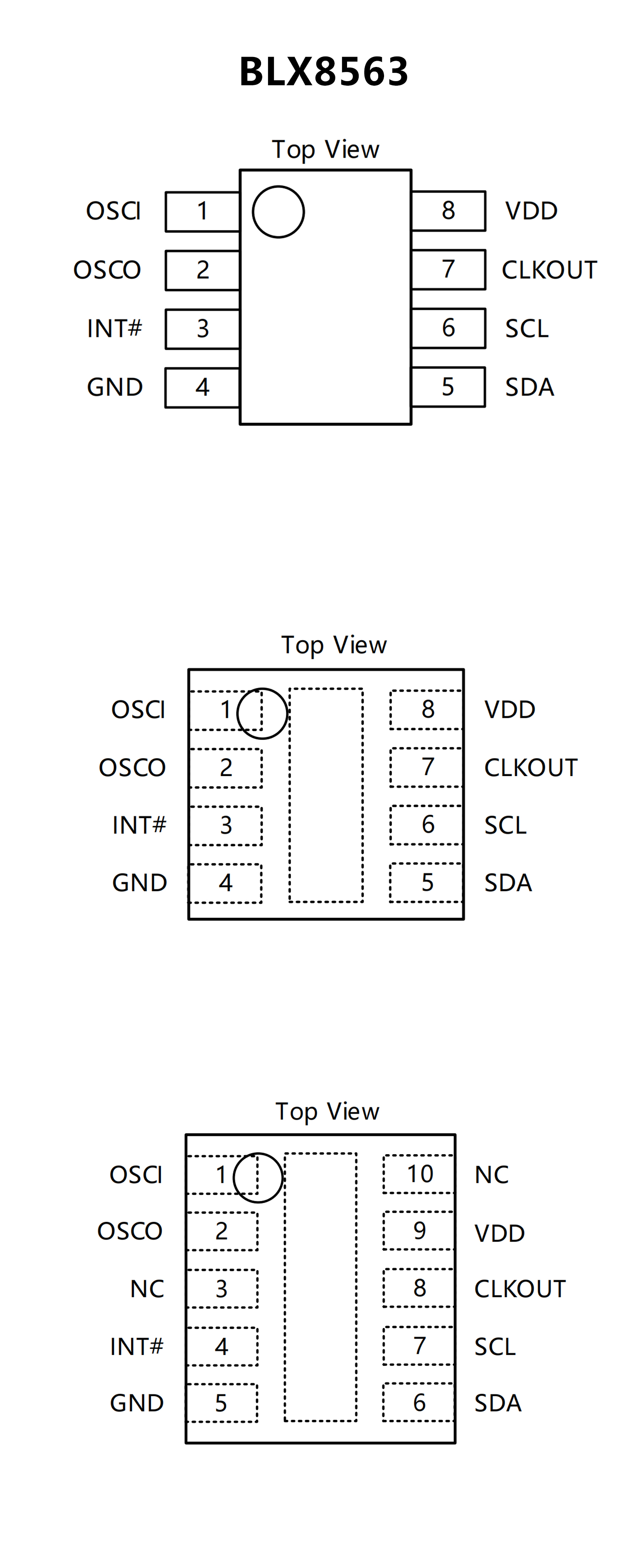

PIN CONFIGUTION
优势替代
FEATURES
? 基于 32.768kHz 的晶振，提供年、月、日、
星期、时、分和秒计时
? Century flag
? 时钟工作电压：1.0 - 5.5 V（室温）
? 低备用电流；典型值为 0.25 μA
（VDD = 3.0 V，Tamb =25 °C）
? 400 kHz 双线 I2C 总线接口（VDD = 1.8 - 5.5 V）
? 可编程时钟输出(32.768 kHz、1.024 kHz、32 Hz 和 1Hz)
? 报警和定时器功能
? 集成晶振电容器
? 内部上电复位(POR)
? I2C 总线从机地址：读：A3h；写：A2h
? 开漏中断管脚

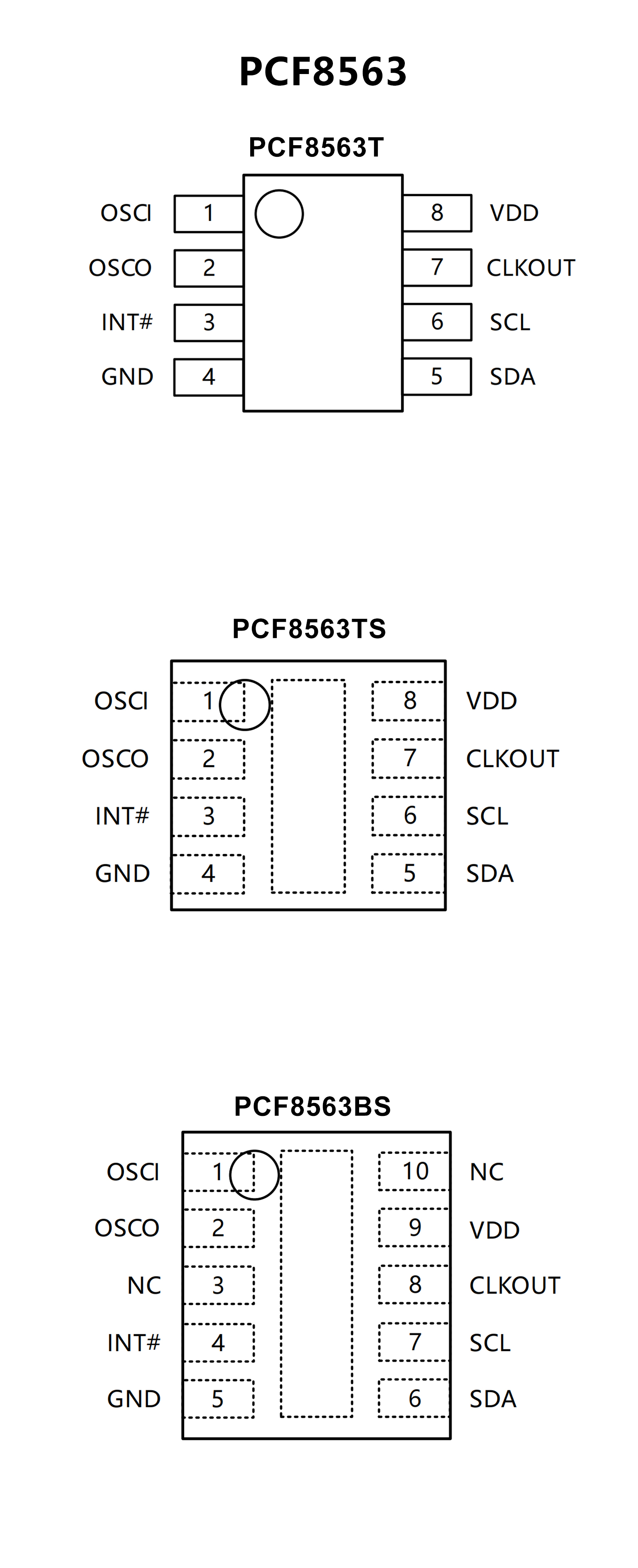

PIN CONFIGUTION
