SCT2120Q.pdf? Input Voltage Range: 2.7V-5.5V
? Up to 2A Peak Output Current
? Low Shutdown Current 0.8uA
? Low Quiescent operating Current: 23uA
? +/- 1.5% Feedback Reference Voltage
? 1.5MHz Switching Frequency
? 100/60 mohm Internal Power Switch
? 100% Duty Cycle Mode
? Adjustable output voltage from 0.6 V to 5 V
? Active output discharge
? Programmable Soft Start Time
? Power Good Indicator
? Integrated Protection Feature
Cycle-by-cycle current limit
Under-voltage Lockout
HICCUP Over load Protection
Thermal Shutdown Protection:160°C
? DFN-8L1.5mm*2mm Package
? Available in a Wettable Flank Package
? AEC-Q100 Grade 1
? 符合汽车应用要求
? 具有符合 AEC-Q100 的下列结果：
器件温度 1 级：–40°C 至 125°C 工作结温范围
器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
器件充电器件模型 (CDM) ESD 分类等级 C4B
? 3MHz 开关频率
? VIN 范围：2.9V 至 6V
? 效率高达 97%
? 节能模式和 3MHz 固定脉宽调制 (PWM) 模式
? 电源正常输出
? PWM 模式下的输出电压精度为 ±1.5%
? 输出放电功能
? 典型值为 18?A 的静态电流
? 针对最低压降的 100% 占空比
? 电压定位
? 时钟抖动
? 支持最高 1mm 的解决方案

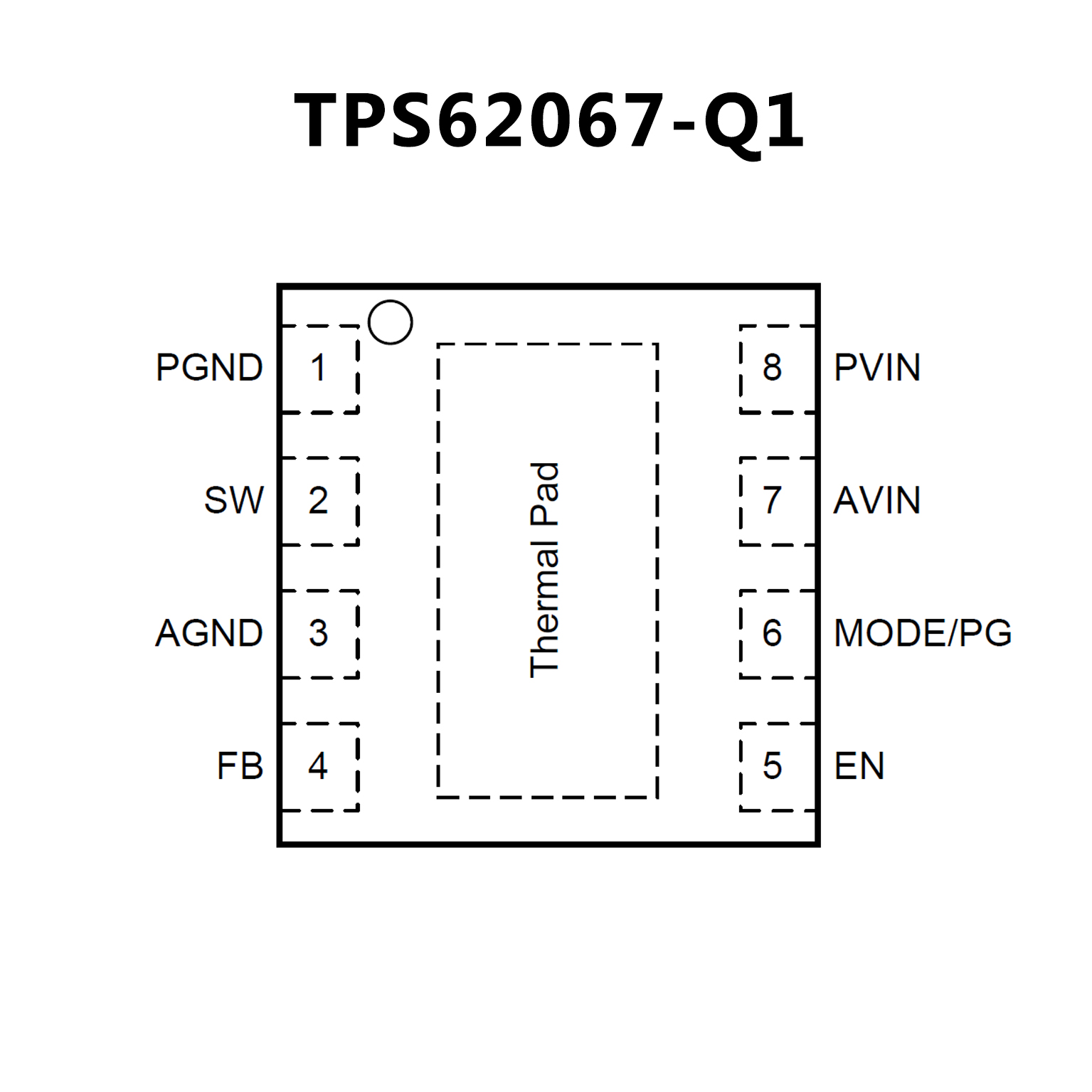

? 采用 2 × 2 × 0.75mm 晶圆级小外形无引线(WSON) 封装
