17V Vin, 3A Synchronous Step-down DCDC Converter,SCT2230 Replace TPS562231.
SCT2230
SCT2230.pdf
SCT2230.pdfFEATURES
? Wide Input Voltage: 4.2-17V
? 3A Continuous Output Current
with Integrated70mΩ/35mΩFETs
? Wide Output Voltage Range:0.8V-7V
? Quiescent Current 150uA
? Cycle-by-Cycle Current Limiting
? Internal 2ms Soft-Start Limits the inrush current
? Fixed 800kHz Switching Frequency
? Input Under-Voltage Lockout
? Power save mode at light load
? Over-Temperature Protection
? Available in a SOT563 and TSOT23 Package

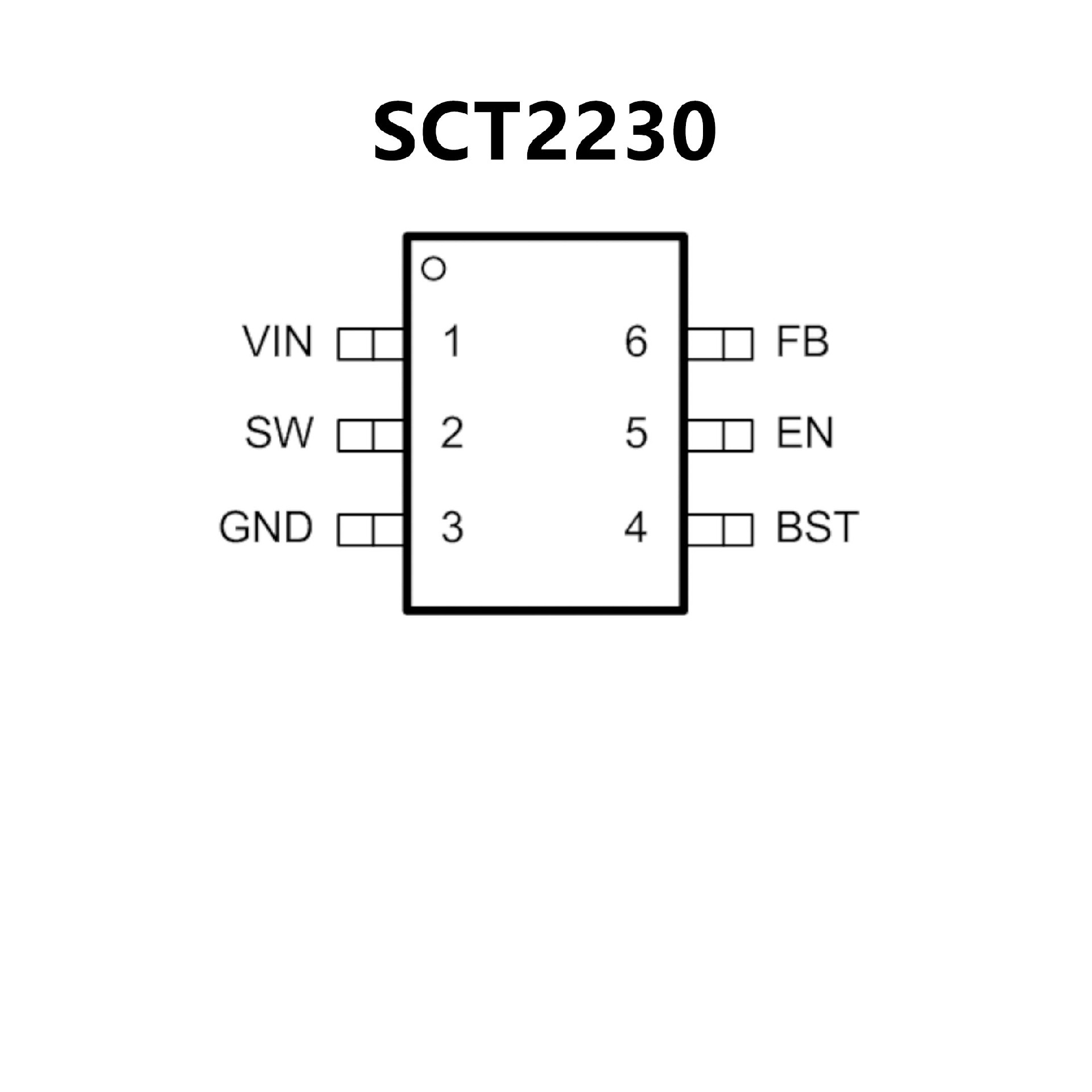

PIN CONFIGUTION
优势替代
FEATURES
? 2A 转换器集成了 95m? 和 55m? FET
? D-CAP3?模式控制，用于快速瞬态响应
? 输入电压范围：4.5V 至 17V
? 输出电压范围：0.6V 至 7V
? 脉冲跳跃模式
? 850kHz 开关频率
? 小于 2?A（典型值）的低关断电流
? 2% 反馈电压精度 (25?C)
? 从预偏置输出电压中启动
? 逐周期过流限制
? 断续模式过流保护
? 非锁存 UVP 和 TSD 保护
? 6 引脚 SOT563 封装
? 精密使能端
? 与 TPS563231 引脚对引脚兼容

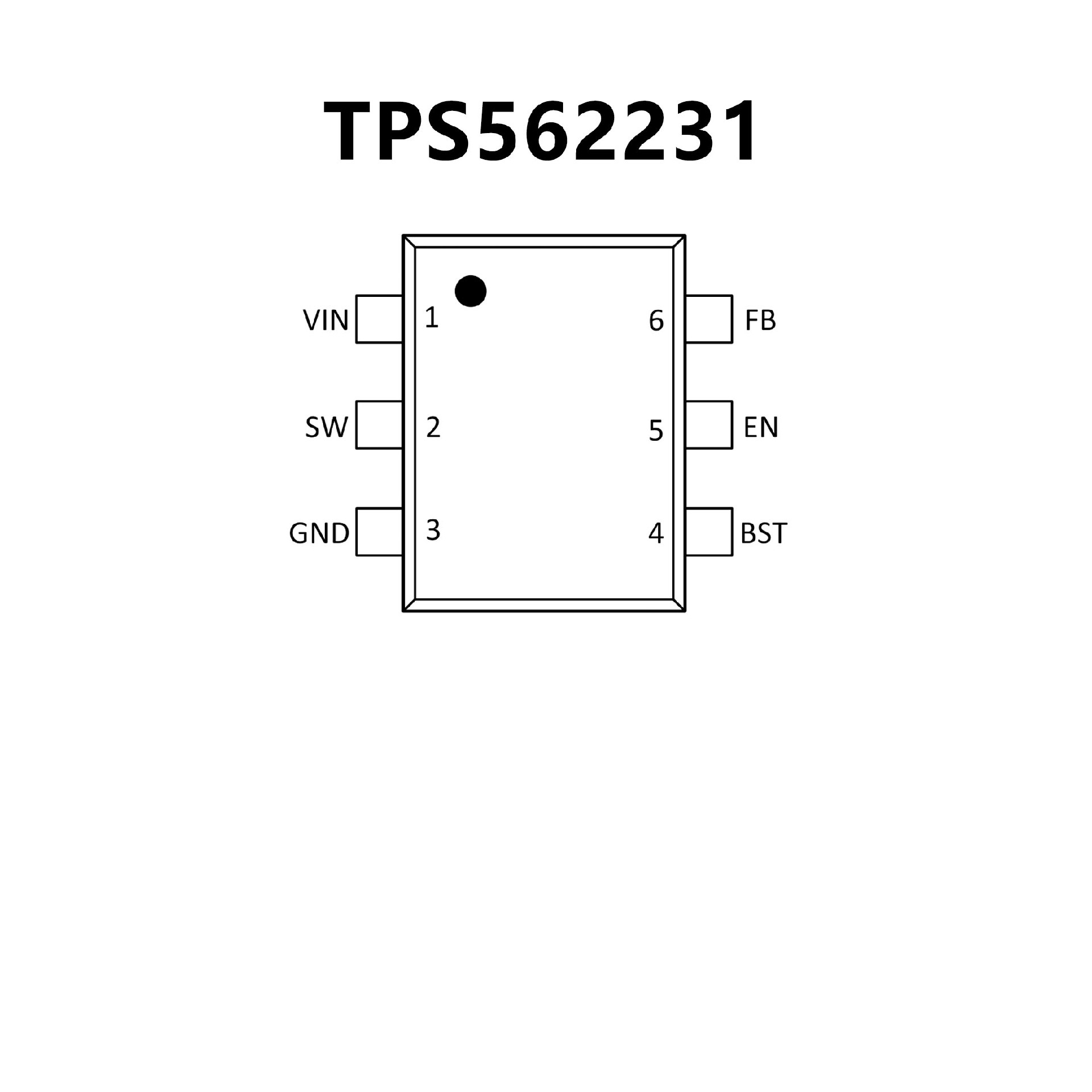

PIN CONFIGUTION
