17V Vin, 3A Synchronous Step-down DCDC Converter, SCT2230 Replace TPS563208.
SCT2230
SCT2230.pdf
SCT2230.pdfFEATURES
? Wide Input Voltage: 4.2-17V
? 3A Continuous Output Current
with Integrated 70mΩ/35mΩFETs
? Wide Output Voltage Range:0.8V-7V
? Quiescent Current 150uA
? Cycle-by-Cycle Current Limiting
? Internal 2ms Soft-Start Limits the inrush current
? Fixed 800kHz Switching Frequency
? Input Under-Voltage Lockout
? Power save mode at light load
? Over-Temperature Protection
? Available in a SOT563 and TSOT23 Package
PIN CONFIGUTION
优势替代
FEATURES
? TPS563201 和 TPS563208 3A 转换器集成了
95mΩ 和 57mΩ 场效应晶体管 (FET
? D-CAP2?模式控制，用于快速瞬态响应
? 输入电压范围：4.5V 至 17V
? 输出电压范围：0.76V 至 7V
? 脉冲跳跃模式 (TPS563201)
或持续电流模式(TPS563208)
? 580kHz 开关频率
? 低关断电流（小于 10?A）
? 2% 反馈电压精度 (25°C)
? 从预偏置输出电压中启动
? 逐周期过流限制
? 断续模式过流保护
? 非锁存欠压保护 (UVP)
和热关断 (TSD) 保护
? 固定软启动时间：1.0ms

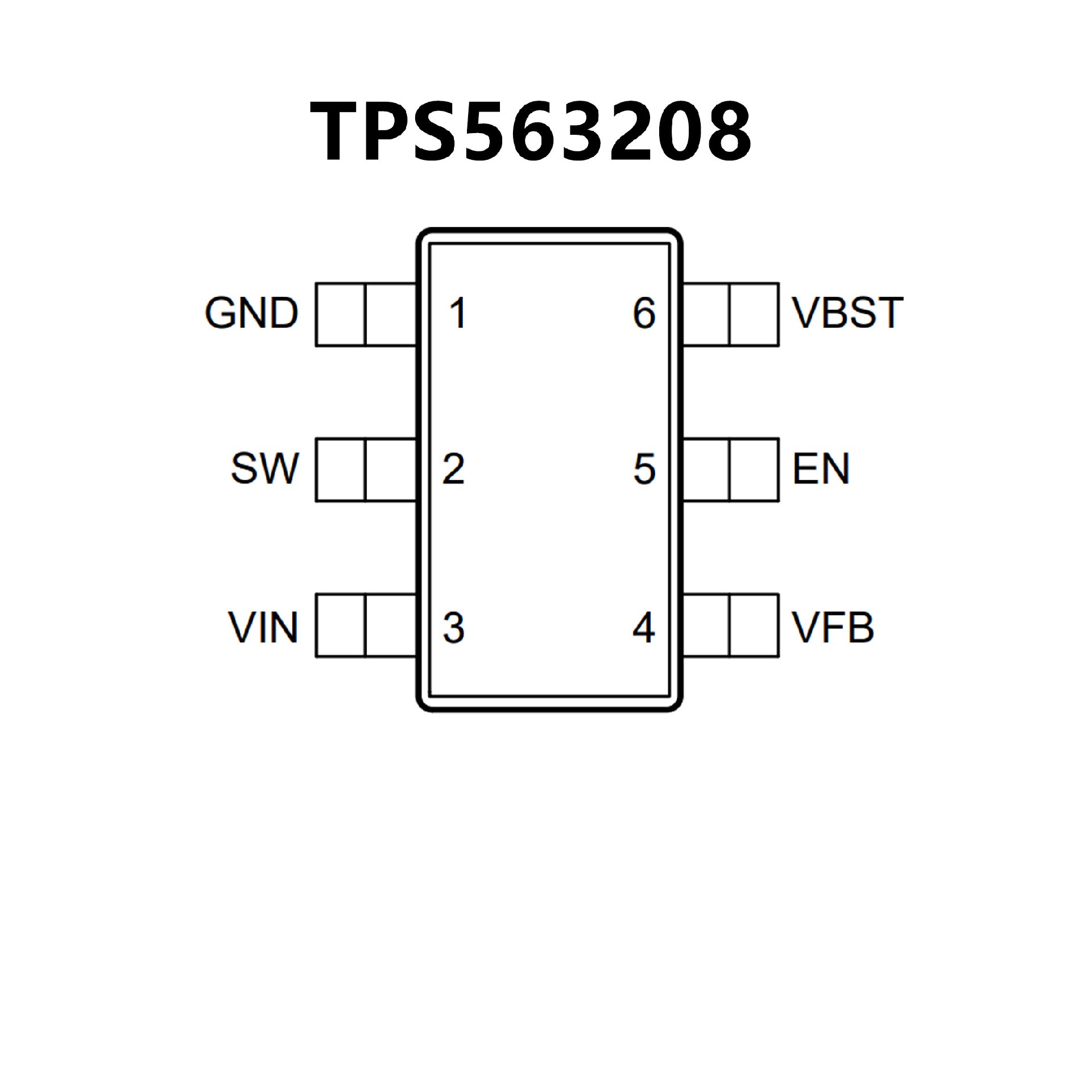

PIN CONFIGUTION
