17V Vin, 3A Synchronous Step-down DCDC Converter,SCT2230 Replace TPS563209.
SCT2230
SCT2230.pdf
SCT2230.pdfFEATURES
? Wide Input Voltage: 4.2-17V
? 3A Continuous Output Current
with Integrated 70mΩ/35mΩFETs
? Wide Output Voltage Range:0.8V-7V
? Quiescent Current 150uA
? Cycle-by-Cycle Current Limiting
? Internal 2ms Soft-Start Limits the inrush current
? Fixed 800kHz Switching Frequency
? Input Under-Voltage Lockout
? Power save mode at light load
? Over-Temperature Protection
? Available in a SOT563 and TSOT23 Package

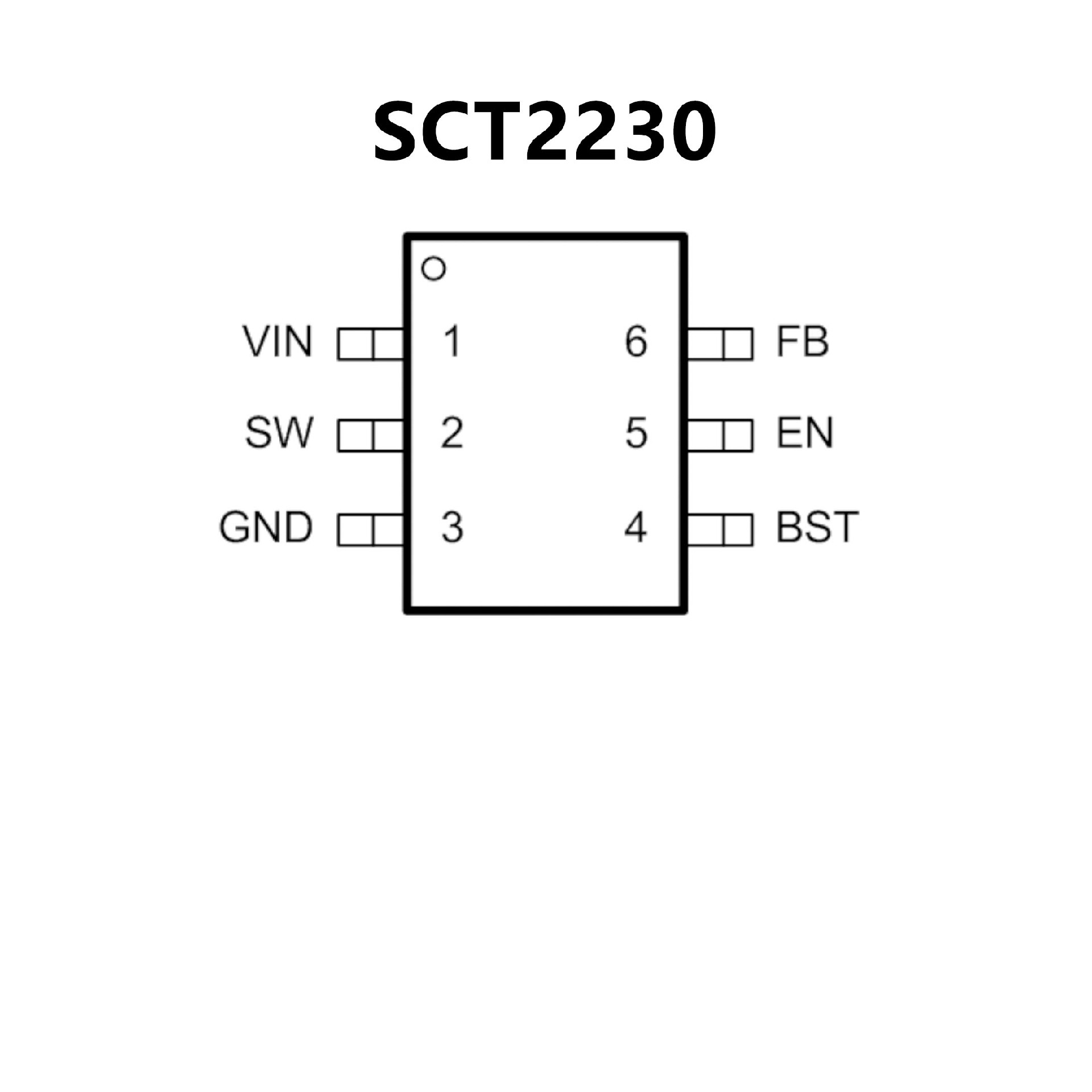

PIN CONFIGUTION
优势替代
FEATURES
? TPS562209 - 集成有 122m? 和 72m? FET 的 2A转换器
? TPS563209 - 带有集成 68m? 和 39m? FET 的3A 转换器
? D-CAP2?针对快速瞬态响应的模式控制
? 输入电压范围：4.5V 至 17V
? 输出电压范围：0.76V 至 7V
? 650kHz 开关频率
? 低于 10?A 的低关断电流
? 1% 反馈电压精度 (25°C)
? 从预偏置输出电压中启动
? 逐周期过流限制
? 断续模式欠压保护
? 非锁存过压保护 (OVP)，
欠压闭锁 (UVLO) 和热关断 (TSD) 保护
? 固定软启动时间：1.0ms

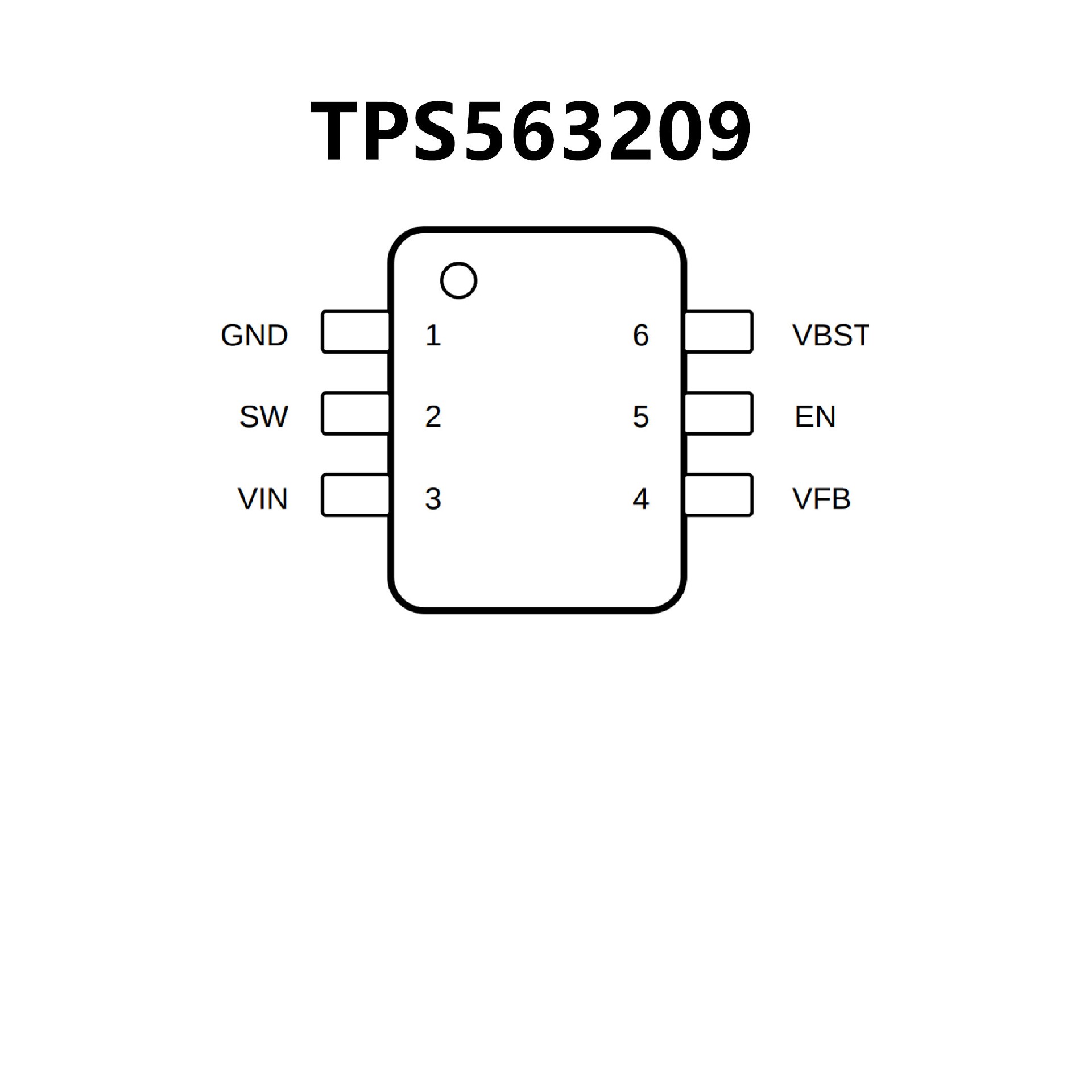

PIN CONFIGUTION
