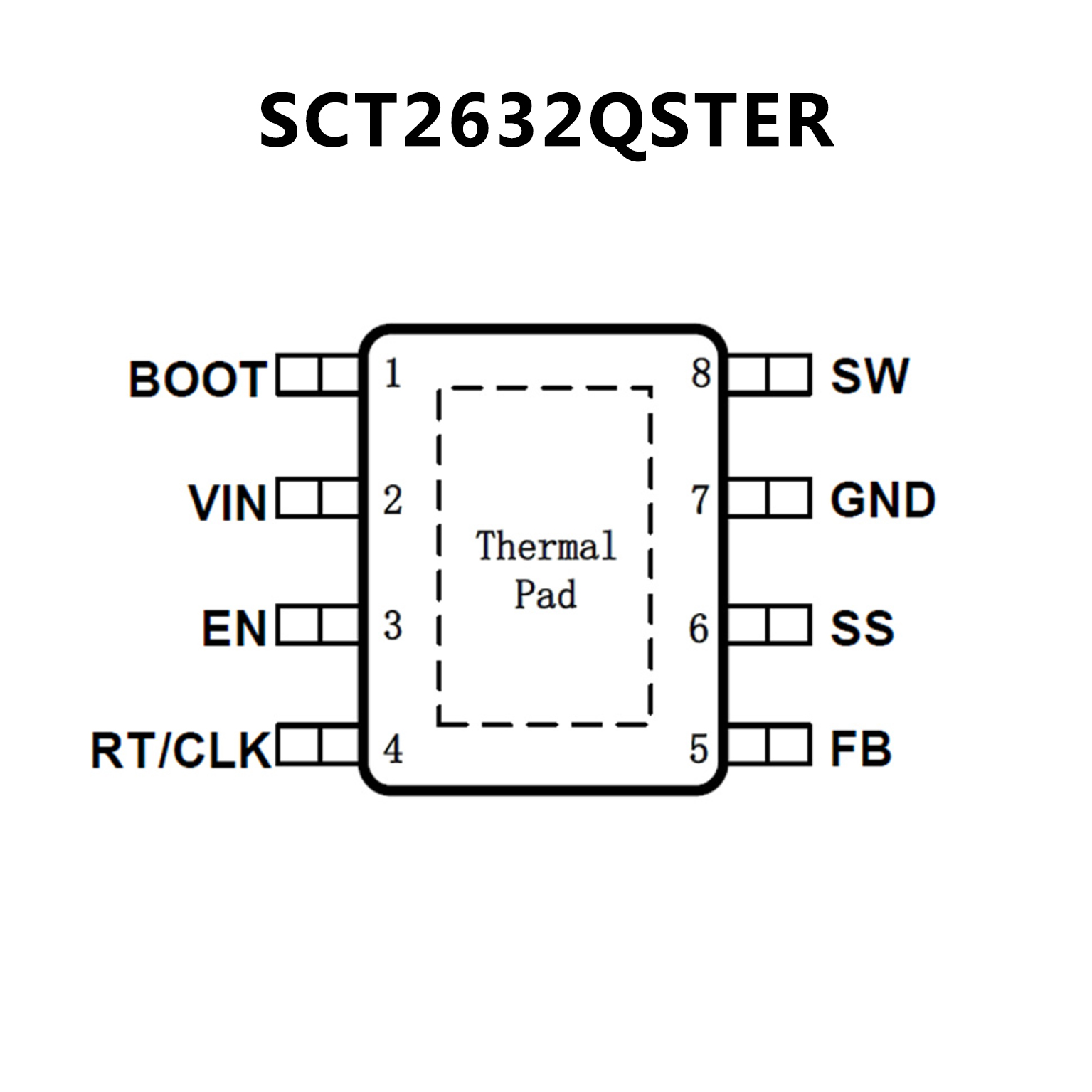

SCT2632Q.pdf? Qualified for Automotive Applications
? AEC-Q100 Qualified with the Following Results:
Device Temperature Grade 1: -40°C to 125°
C Ambient Operating Temperature Range
Device HBM ESD Classification Level H2
Device CDM ESD Classification Level C3B
? Wide Input Range: 4.2V-60V
? 3A Continuous Output Current
? 0.8V ±1% Feedback Reference Voltage
? Integrated 220m? High-Side MOSFET
? Low Quiescent Current: 100uA
? Pulse Skipping Mode (PSM) in light load
? 100ns Minimum On-time
? Adjustable Soft-start Time
? Internal compensation for Ease of Use
? Adjustable Frequency 100KHz to 1.2MHz
? External Clock Synchronization
? Precision Enable Threshold for Programmable
Input Voltage Under-Voltage Lock Out Protection
(UVLO) Threshold and Hysteresis
? Low Dropout Mode Operation
? Over-voltage and Over-Temperature Protection
? Available in an ESOP-8 Package

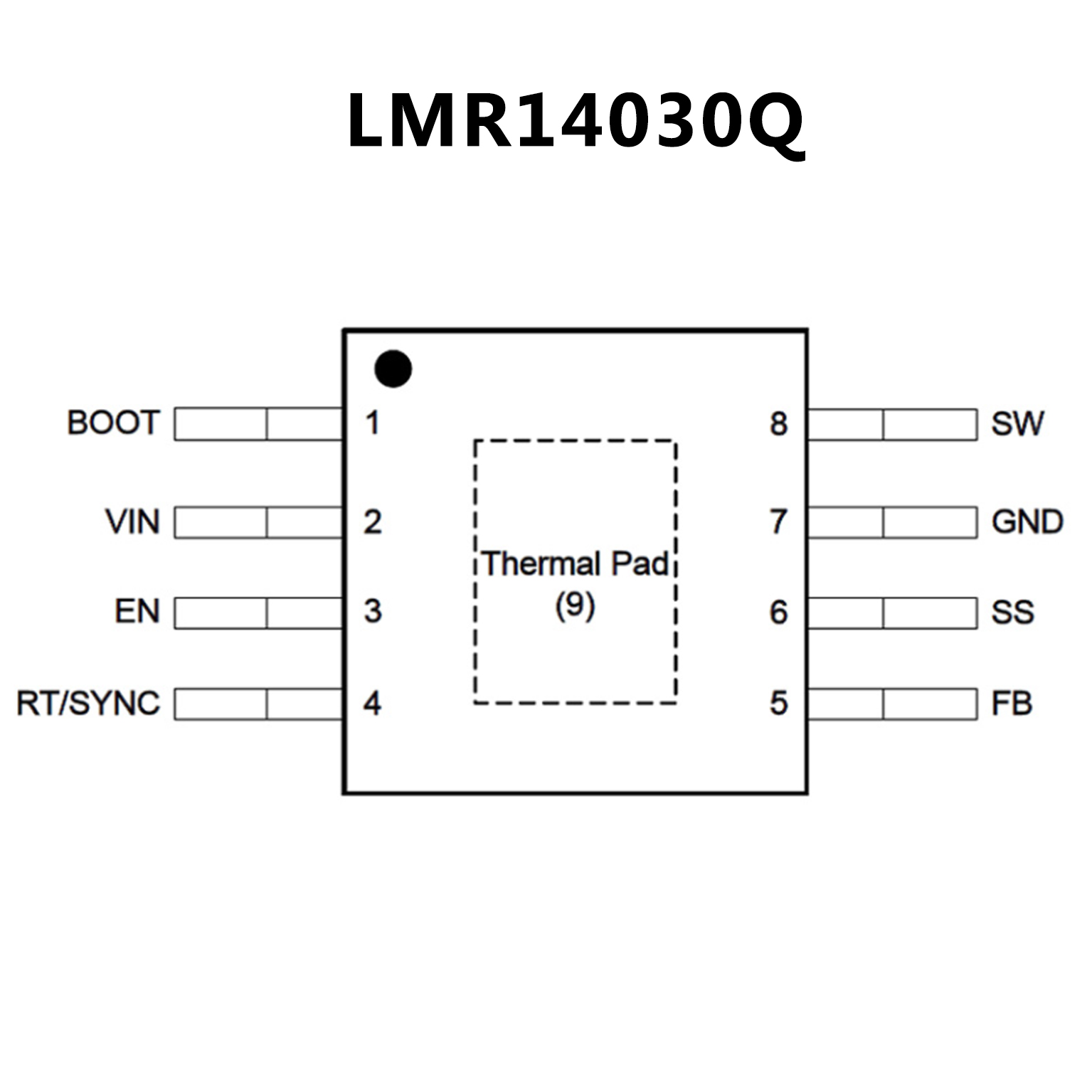

? 适用于汽车电子应用
? 具有符合AEC-Q100 标准的下列结果：
器件温度1 级：-40°C 至125°C 的环境运行温度
范围
器件人体模型(HBM) 静电放电(ESD) 分类等级
H1C
器件带电器件模型(CDM) ESD 分类等级C4A
? 输入电压范围：4V 至40V
? 3.5A 持续输出电流
? 40μA 超低工作静态电流
? 90mΩ 高侧金属氧化物半导体场效应晶体
(MOSFET)
? 最短导通时间：75ns
? 电流模式控制
? 可调节开关频率范围：200kHz 至2.5MHz
? 与外部时钟频率同步
? 扩展频谱选项，适用于降低电磁干扰(EMI)
? 内置补偿功能，便于使用
? 支持高占空比运行
? 精密使能引脚
? 关断电流：1μA
? 外部软启动
? 热保护、过压保护和短路保护
? 引脚散热增强型小外形集成电路(HSOIC)
PowerPAD?封装
