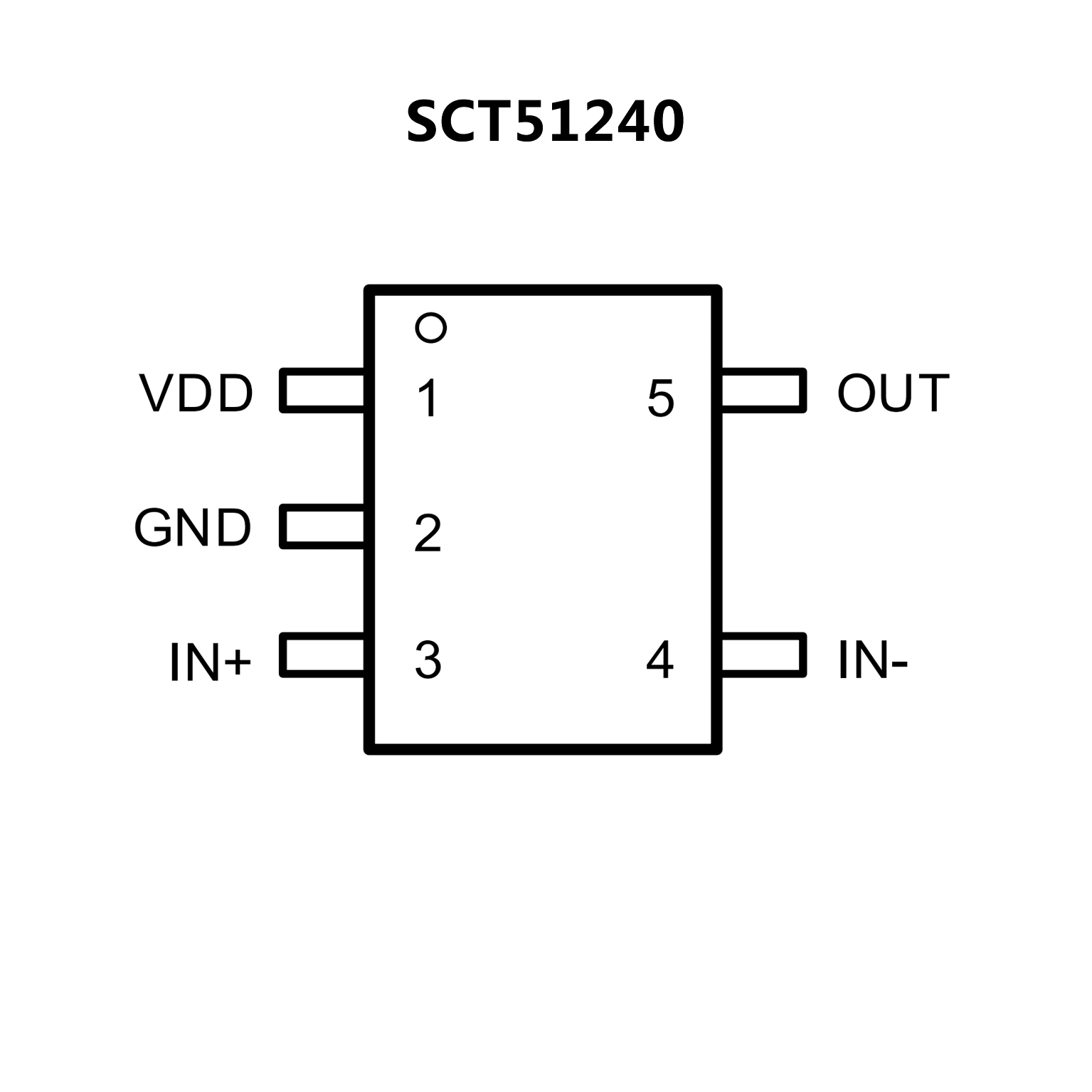

SCT51240.pdf? Wide Supply Voltage Range: 4.5V - 24V
? 4A Peak Source Current and 4A Peak Sink
Current
? Dual Input Configuration: Non-Inverting (IN+)
or Inverting (IN-) Input
? Negative Input Voltage Capability: Down to -5V
? TTL Input-Logic Threshold
? Propagation Delay: 12ns
? Fast Rising and Falling Time: 9ns and 6ns
? Low Quiescent Current: 38uA
? Under Voltage Lock Out Protection of Supply
Voltage
? Output Low When Input Floating
? Thermal Shutdown Protection: 170°C
? Available in TSOT23-5L Package

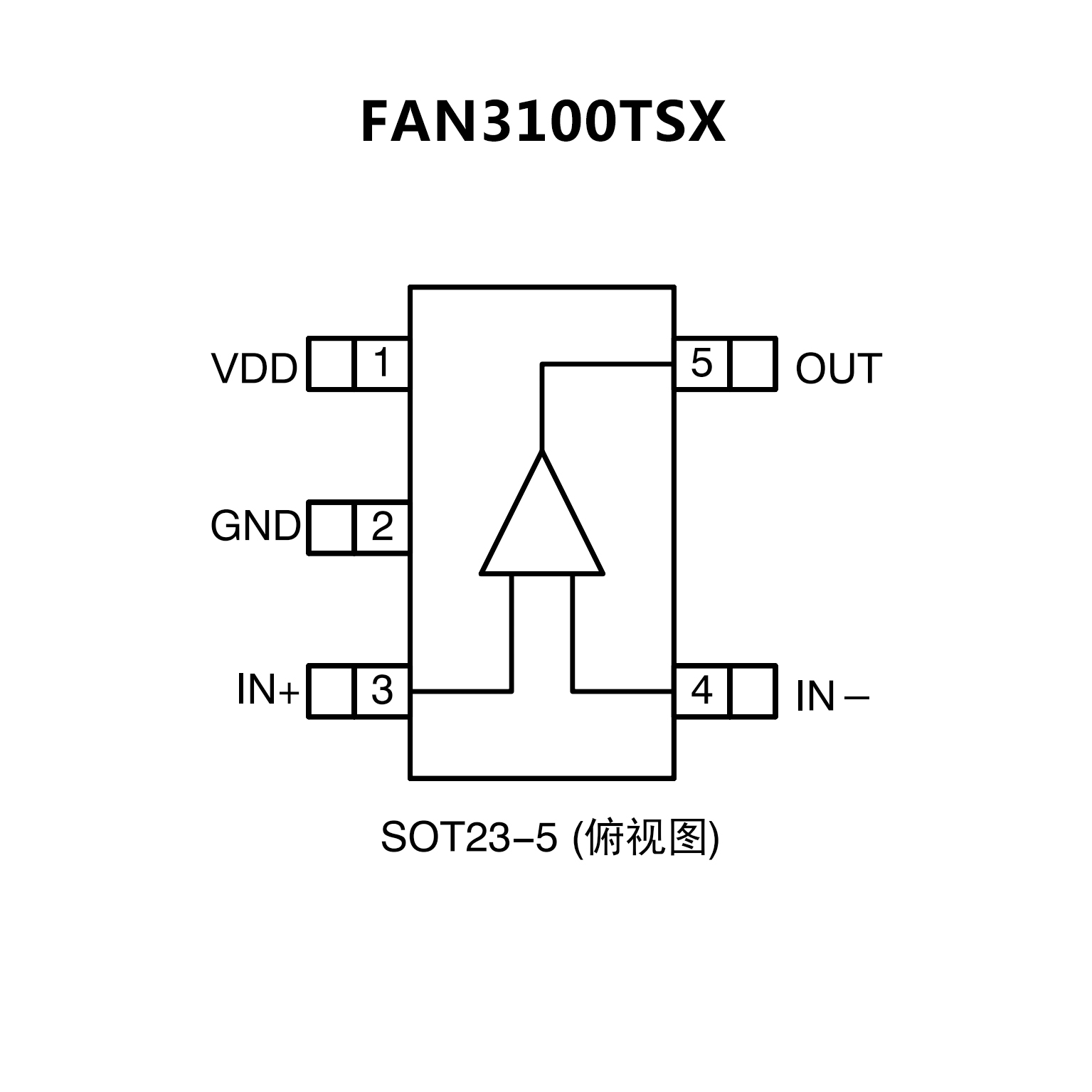

? 3 A 峰值灌电流/源电流，需 VDD = 12 V
? 4.5 到 18 V 工作范围
? 2.5A灌电流/1.8A源电流，VOUT = 6 V
? 双通道逻辑输入允许通过使能功能配置为同相或反相
? 无输入时内部电阻关闭驱动器
? 1 nF 负载时，典型上升时间为 13 ns，典型下降时间为 9 ns
? 可选择 TTL 或 CMOS 输入阈值
? MillerDriveTM 技术
? 通过输入下降或上升，典型传播延迟时间低于 20 ns
? 6 引脚 2x2 mm MLP 或 5 引脚 SOT23 封装
? 额定环境温度为 -40℃ 到 125℃
