Low Noise Amplifier for GNSS, SGM13001B Replace AW5015.
SGM13001B
SGM13001B.pdf
SGM13001B.pdfFEATURES
? High Gain: 18.3dB at 1575.42MHz
? Low Noise Figure: 0.90dB at 1575.42MHz
? Low Operation Current: 6.5mA
? Current Less than 1μA in Power Down Mode
? Operating Frequency Range:
1550MHz to 1615MHz
? Single Supply Voltage Range: 1.6V to 3.1V
? Low Cost BOM
? Lead-Free and RoHS Compliant
? Available in a Green UTDFN-1.1×0.9-6L Package

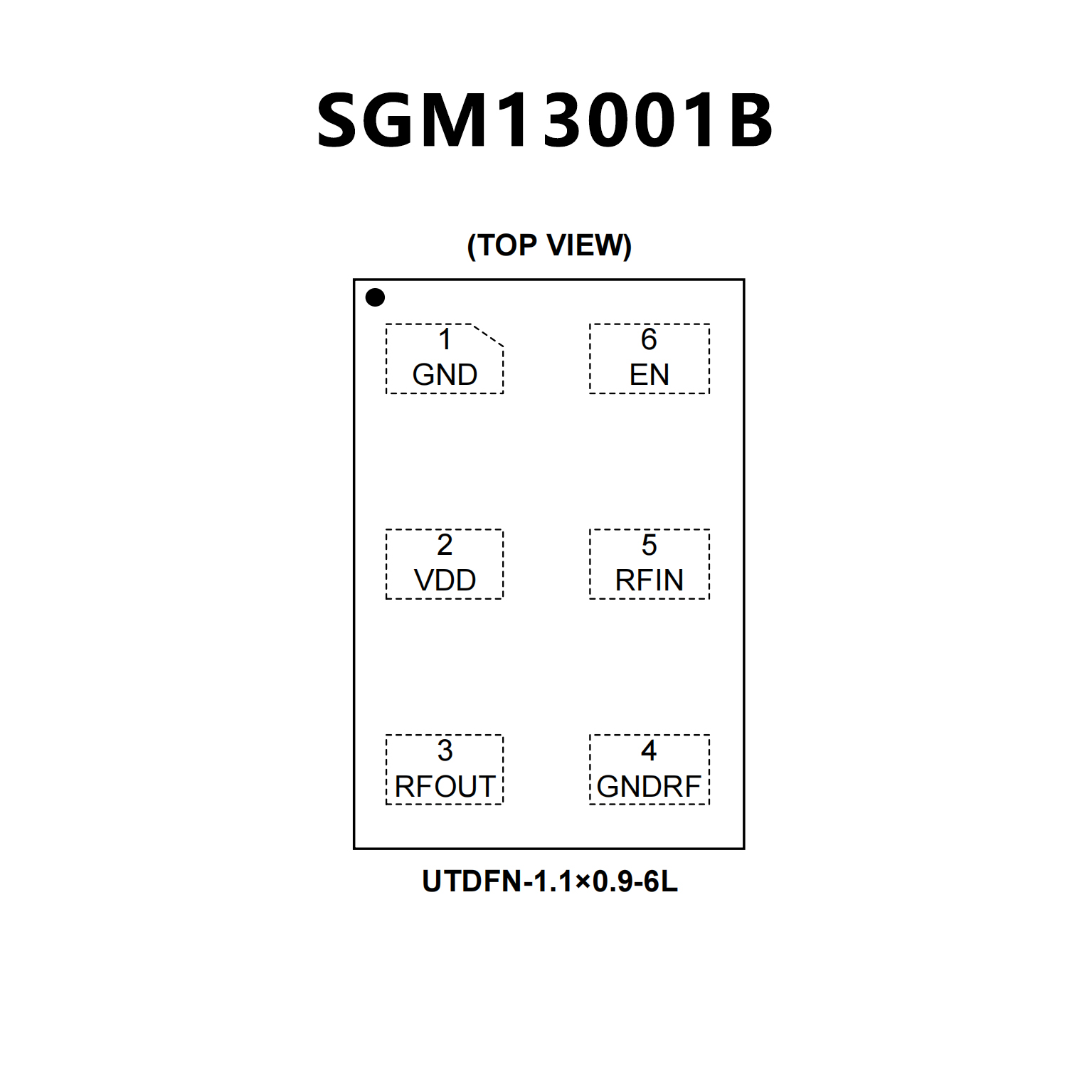

PIN CONFIGUTION
优势替代
FEATURES
? 采用专利的智能线性度增强技术（SLT）以
减轻射频环境干扰；
? 极低的噪声系数:0.60dB；
? 高功率增益:18.5dB；
? 高线性度 IIP3oob:+4.5dBm；
? 高输入 1dB 压缩点:-9.2dBm；
? 简单的 PCB 应用,只需一个外置的匹配电感；
? 输出内部匹配到 50 欧姆; l 工作电压:1.5V~3.6V;
? 工作频率:1550~1615MHz;
? 纤小的 1.1mmX0.9mmX 0.45mm DFN 6L封装
? 3kV HBM 静电保护(包括 RFIN 和 RFOUT引脚)

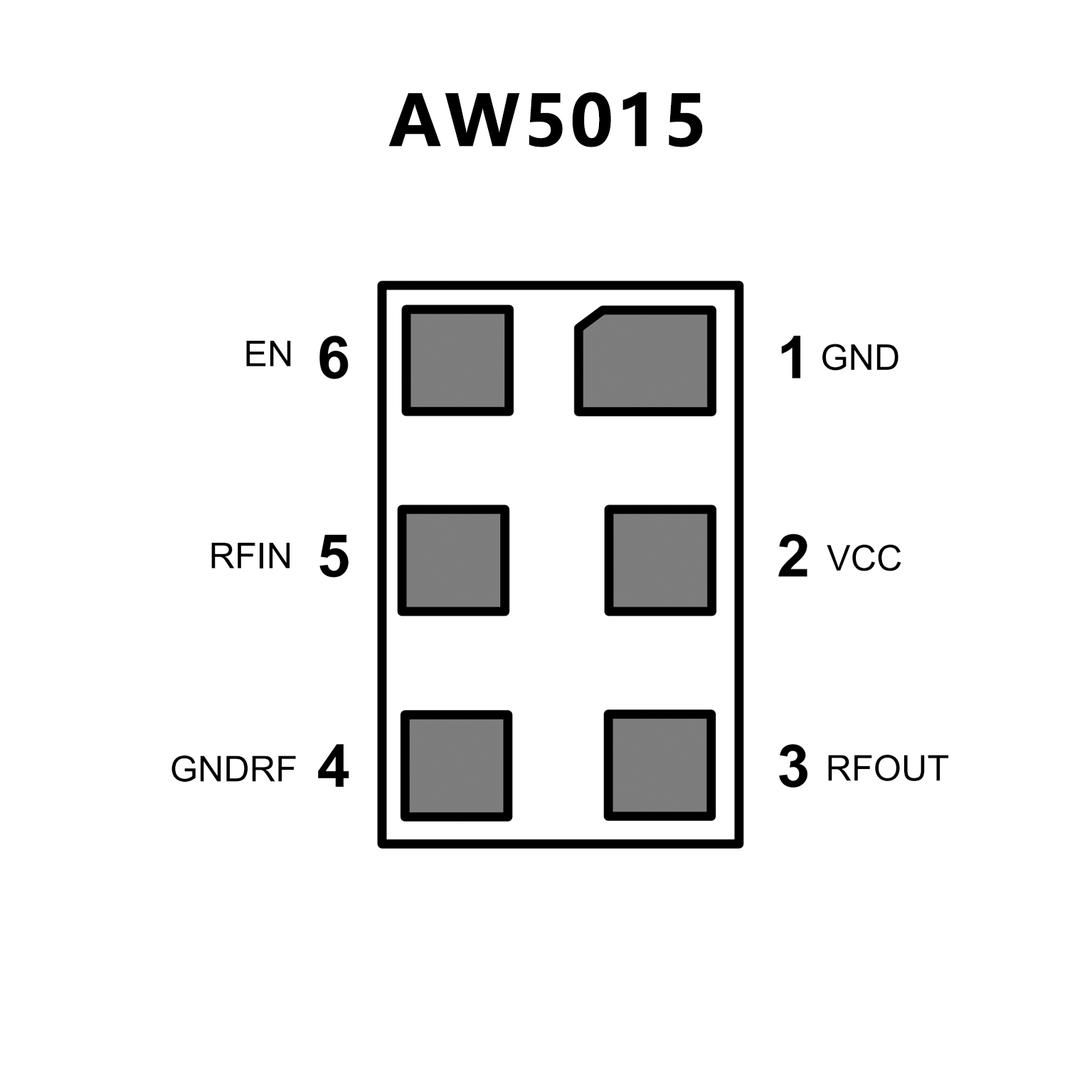

PIN CONFIGUTION
