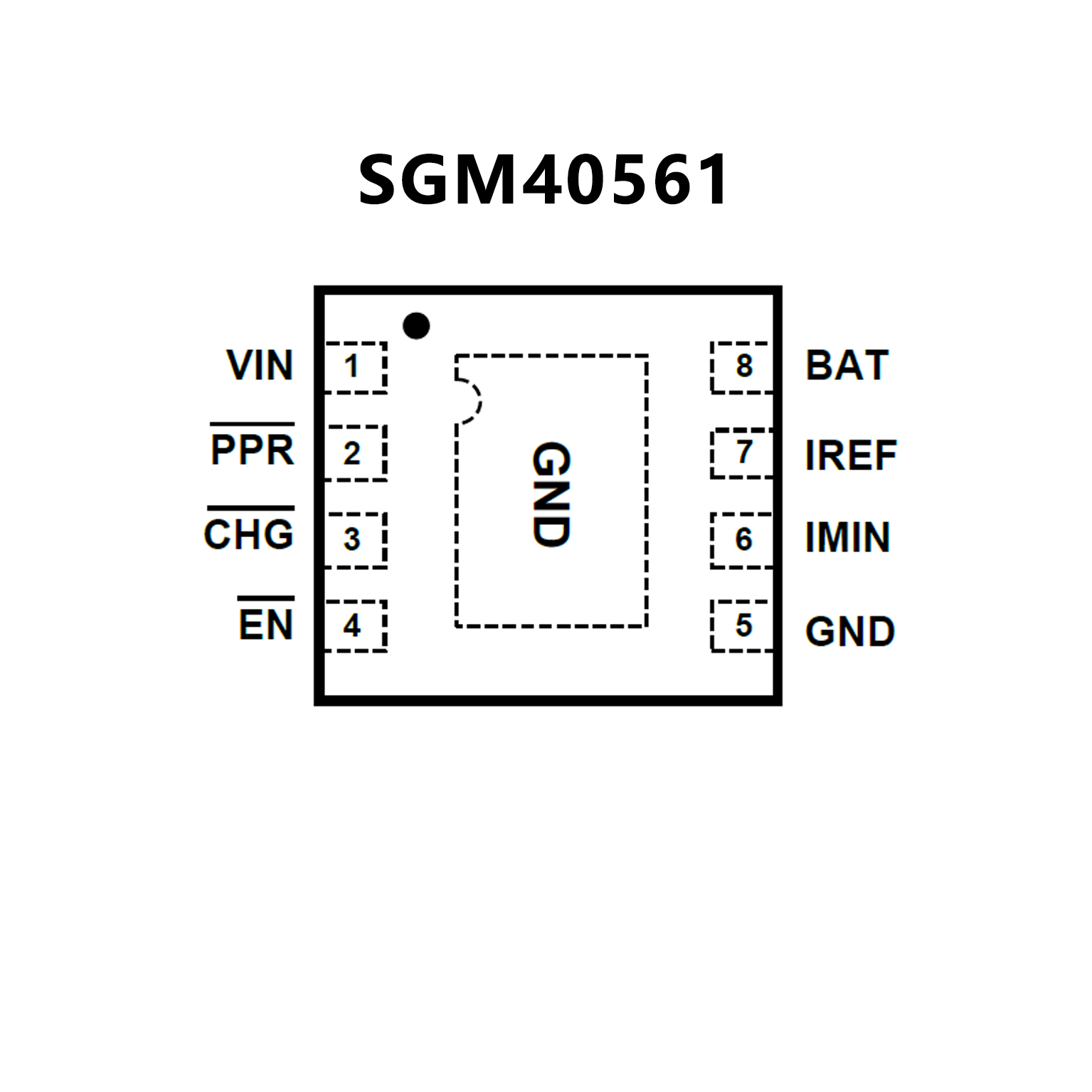

SGM40561.pdf? 4.2V/4.3V/4.35V Charge Voltage
? 5mA to 200mA Charger for Tiny Cell
Li-Ion or Polymer Batteries
? Integrated Pass Element and Current Sensor
? No External Blocking Diode Required
? Low Component Count
? Programmable Charge Current
? Programmable Full-of-Charge Current
? Charge Current Thermal Foldback Protection
? 2.55V/2.62V/2.65V Trickle Charge Threshold
? 10.5V Input Over-Voltage Protection
? 26.5V Maximum Voltage Power Input
? Power Presence and Charging Indications
? Less than 1μA Leakage Current off the
Battery When No Input Power Attached or Charger Disabled
? Available in Green TDFN-2×2-8L Package

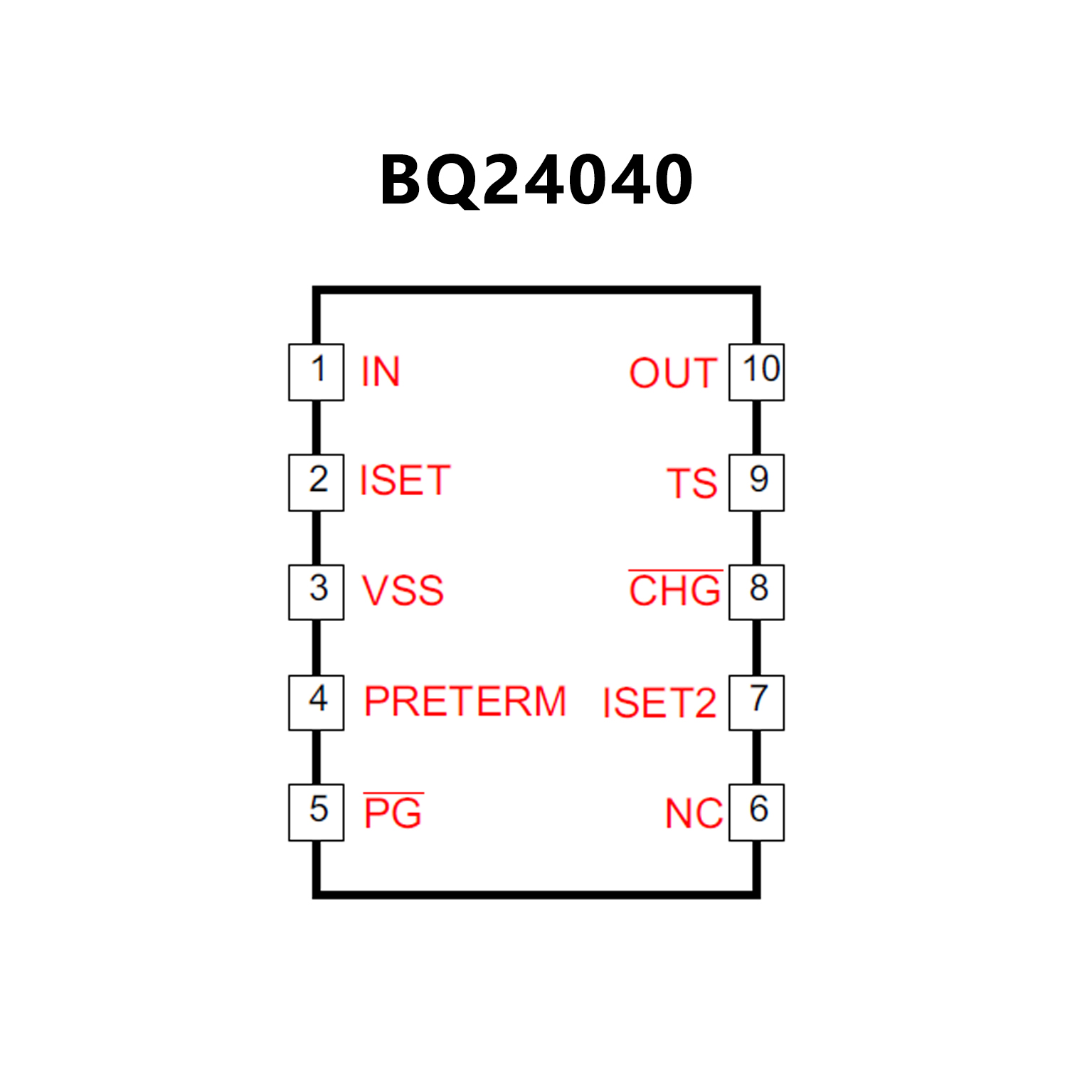

? 充电中
? 充电电压精度为 1%
10% 充电电流准确度
引脚可选 USB 100mA 和 500mA 最大输入电流限值
可编程终止和预充电阈值，bq24040 和bq24045
bq24045 支持高压 (4.35V) 电池化学成分
30V 输入额定电压；带有 6.6V 或者 7V 的输入过压保护
输入电压动态电源管理
125°C 热调节；150°C 热关断保护
OUT 短路保护和 ISET 短路检测
通过低温时的电池 NTC-1/2 快速充电电流，
高温时的 4.06V 电压，
bq24040 和 bq24045 可在JEITA 范围内运行
固定 10 小时安全定时器，bq24040 和bq24045
针对带有热敏电阻的缺失电池组的自动终止
和定时器禁用模式 (TTDM)，bq2040 和 bq24045
状态标示 - 充电/完成
采用小型 2mm x 2mm2 两边扁平无引线 (DFN)-10 封装
针对生产线测试集成了自动启动功能，bq24041
