3.6A Brushed DC Motor Drivers, SGM42500 Replace DRV8872DDARQ1.
SGM42500
SGM42500.pdf
SGM42500.pdfFEATURES
? H-Bridge Motor Driver
? Operating Voltage Range: 6.5V to 40V
? Low On-Resistance: 0.43Ω (HS + LS) at +25℃
? Peak Current: 3.6A
? Interface
SGM42500: IN1/IN2
SGM42501: PH/EN
? Adjustable PWM Current Limit in Real-Time
? Low Power Standby Mode
? Integrated Protection Features
Over-Current Protection (OCP)
Under-Voltage Lockout (UVLO)
Thermal Shutdown (TSD)
Auto-Retry
? Available in a Green SOIC-8
(Exposed Pad) Package

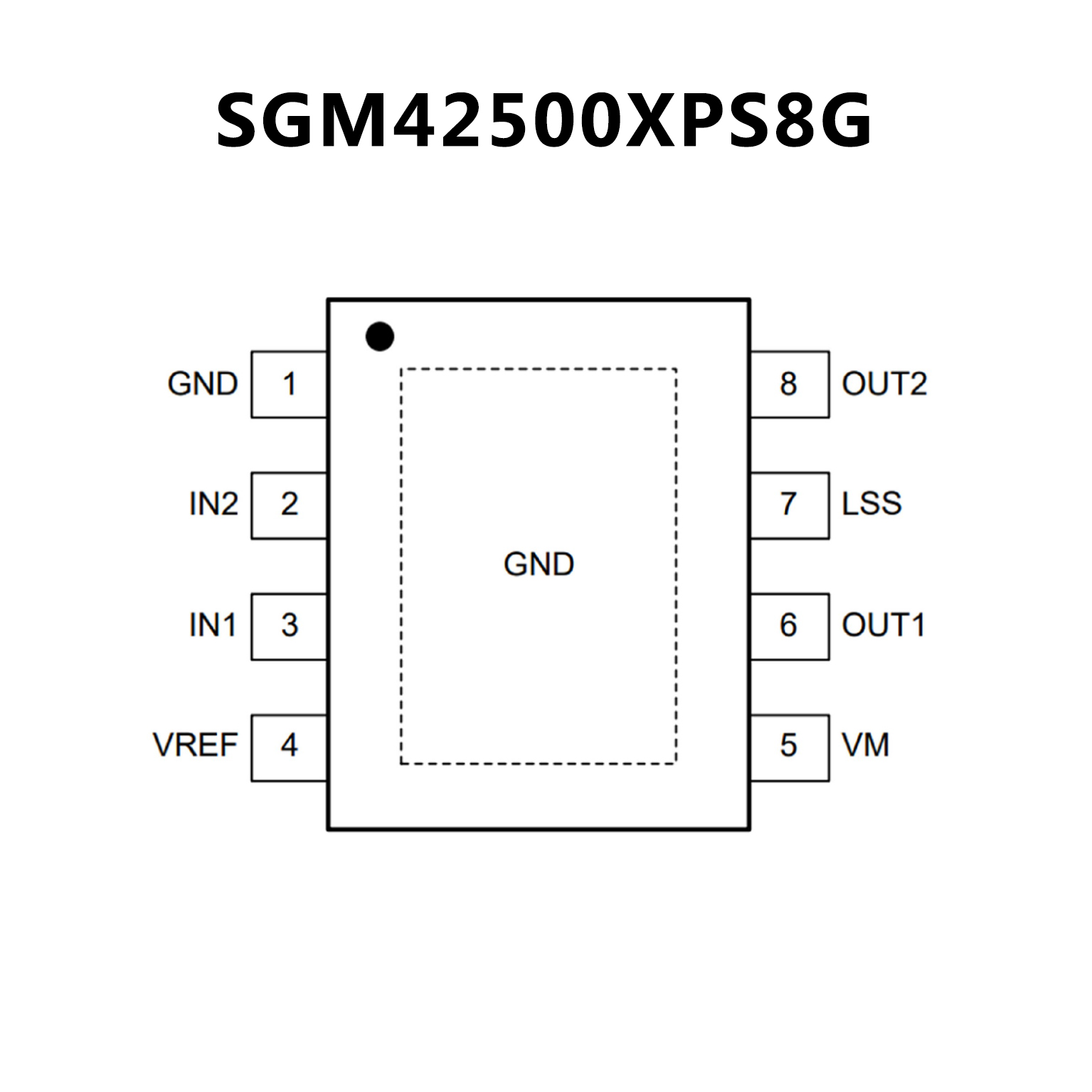

PIN CONFIGUTION
优势替代
FEATURES
? H 桥电机驱动器
驱动一个直流电机、一个步进电
机的绕组或其他负载
? 6.5V 至 45V 宽工作电压范围
? 565mΩ（典型值）RDS(on) (HS + LS)
? 3.6A 峰值电流驱动能力
? 脉宽调制 (PWM) 控制接口
? 集成电流调节功能
? 低功耗休眠模式
? 故障状态输出引脚
? 小型封装尺寸– 8 引脚 HSOP 封装，
带有 PowerPAD?– 4.9mm × 6mm
? 集成保护 功能– VM 欠压闭锁 (UVLO)
过流保护 (OCP)
热关断 (TSD)
故障报告 (nFAULT)
自动故障恢复

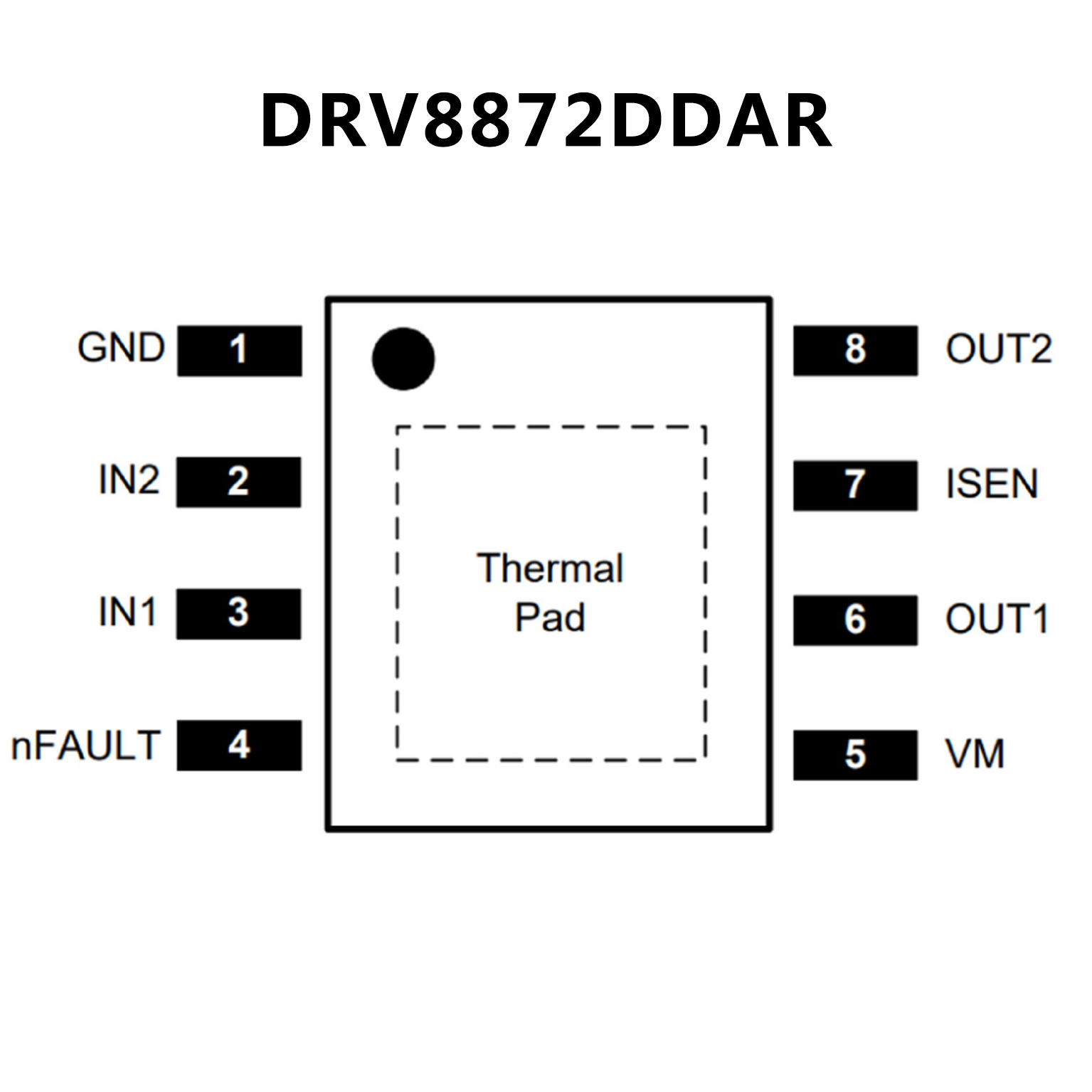

PIN CONFIGUTION
