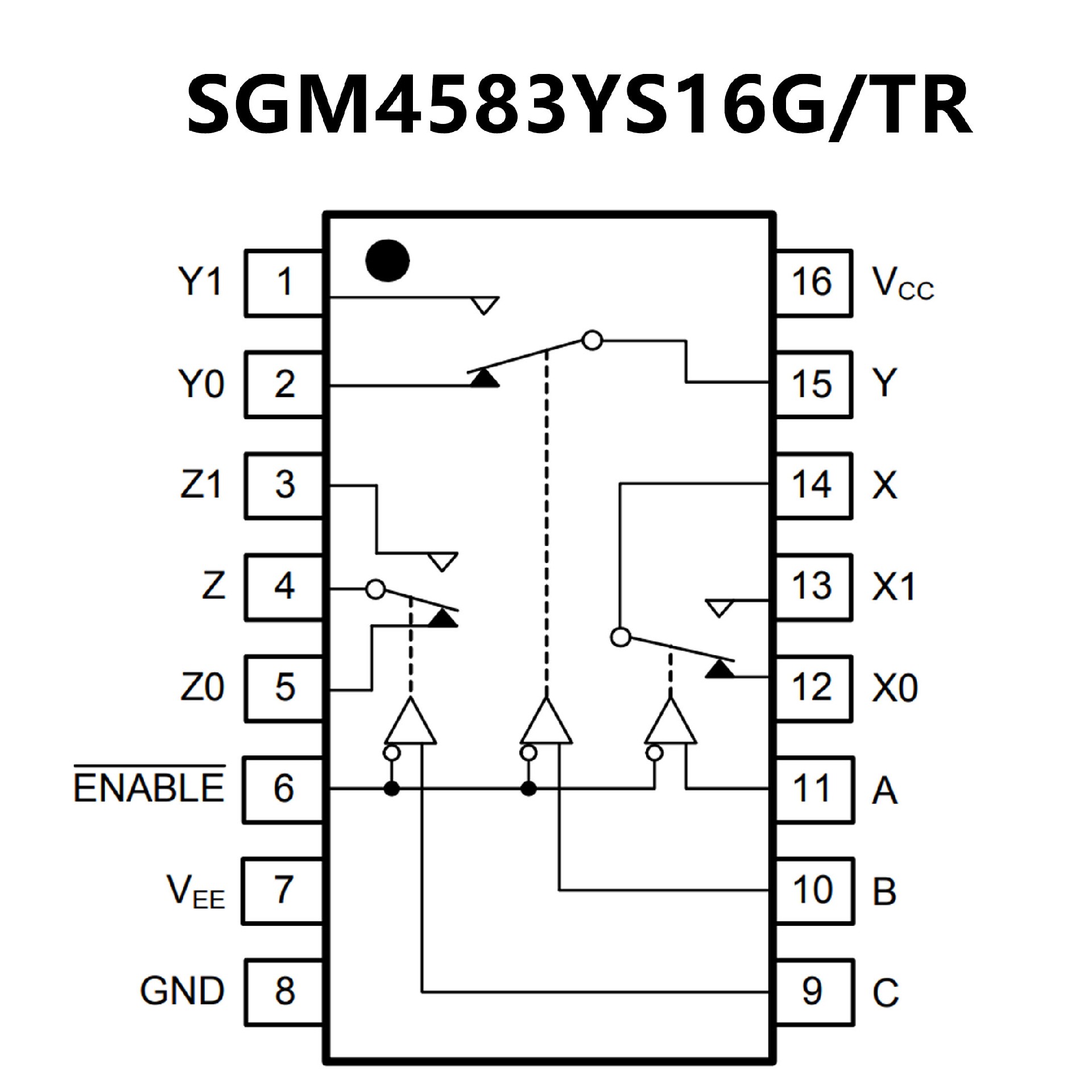

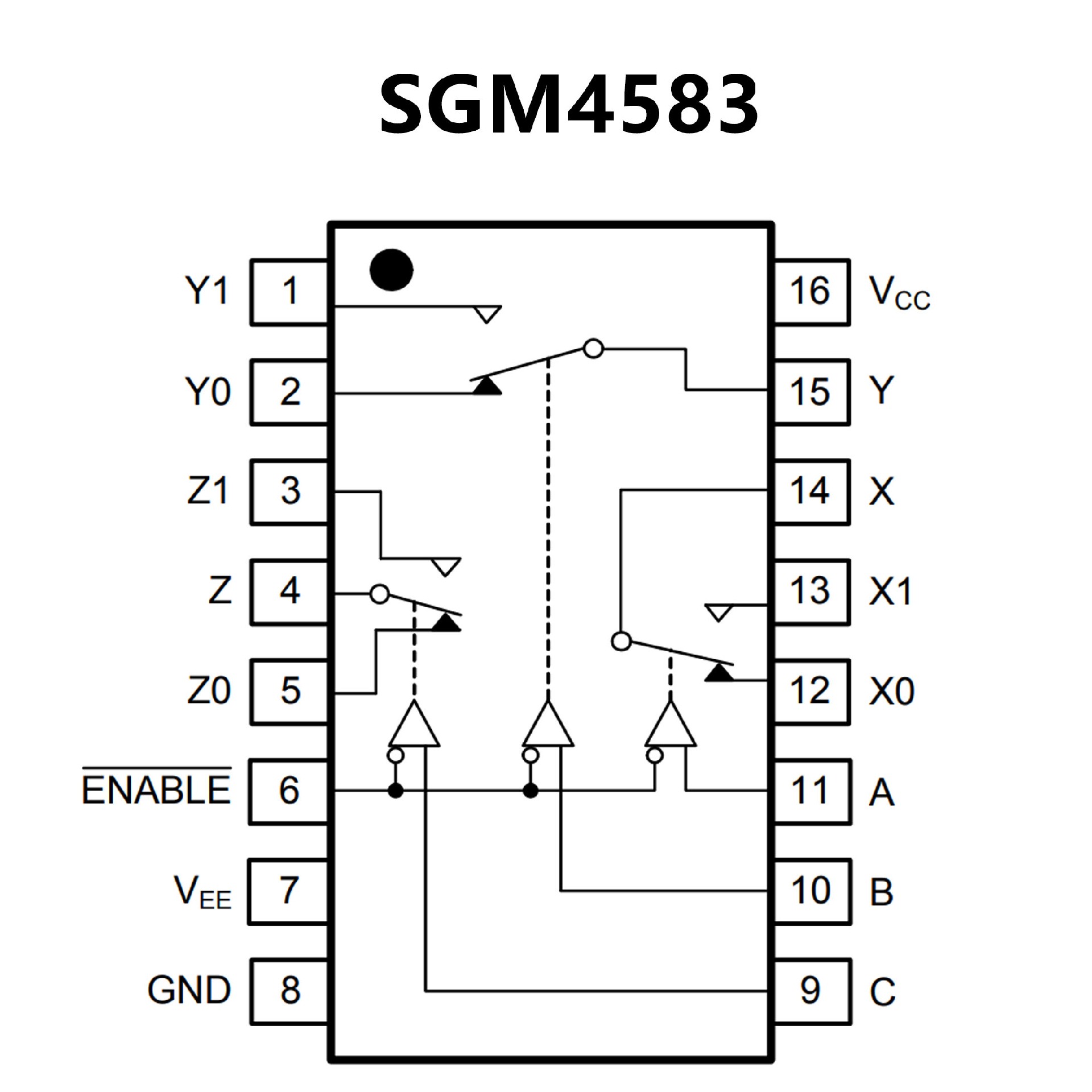

SGM4583.pdf? Guaranteed On-Resistance 51? with
±5V Supplies 84? with Single +5V Supply
? Guaranteed On-Resistance Match Between Channels
? Low Off-Leakage Current 10nA at +25℃
? Low On-Leakage Current 10nA at +25℃
? ±1.8V to ±5.5V Dual-Supply Operation
or +3.6V to +11V Single-Supply Operation
? TTL/CMOS-Logic Compatible
? Low Distortion: 0.02%
(RL = 600?, f = 20Hz to 20kHz)
? High Off-Isolation: -62dB (RL = 50?, f = 1MHz)
? Low Crosstalk: -85dB (RL = 50?, f = 1MHz)
? Extended Industrial
Temperature Range: -40℃ to +85℃
? Available in Green SOIC-16, SSOP-16,
TSSOP-16 and TQFN-3×3-16L Packages
? 宽模拟输入电压范围：±5V（最大值）
? 低导通电阻 – 70Ω（典型值）(VCC – VEE = 4.5V)
40Ω（典型值）(VCC – VEE = 9V)
? 低开关间串扰
? 快速开关和传播速度 ? 先断后合开关
? 宽工作温度范围：
55°C 至 +125°C

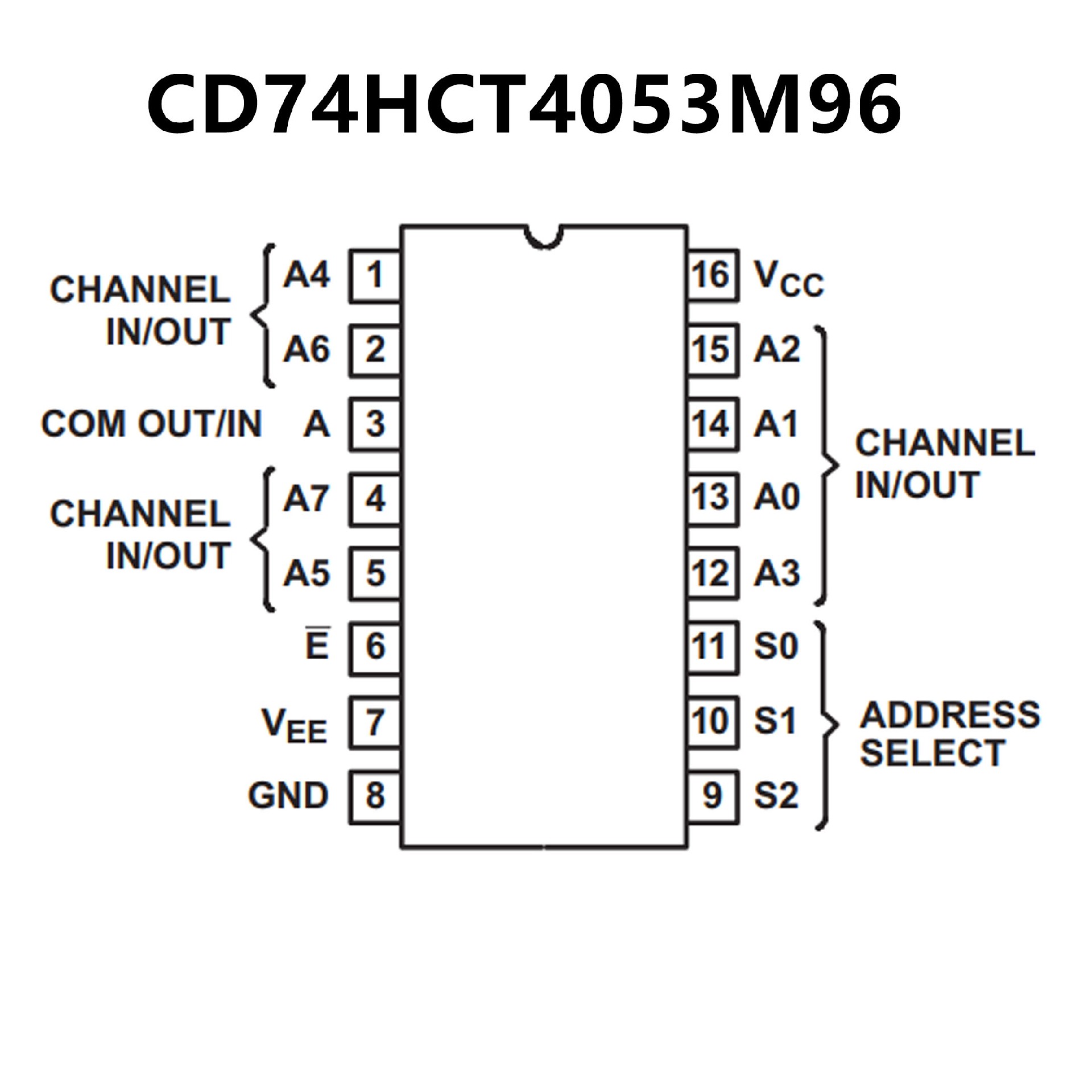

? CD54HC 和 CD74HC 类型
工作控制电压：2V 至 6V
开关电压：0V 至 10V
? CD54HCT 和 CD74HCT 类型
工作控制电压：4.5V 至 5.5V
开关电压：0V 至 10V
直接 LSTTL 输入逻辑兼容性 VIL = 0.8V（最大值），
VIH = 2V（最小值）
CMOS 输入兼容性 在电压为 VOL、VOH时，II ≤ 1?A
