具有双极输入范围的16位,500kSPS,4通道和8通道单电源,逐次逼近寄存器(SAR)模数转换器(ADC),SGM51652H4 Replace ADS8684.
SGM51652H4
SGM51652H4.pdf
SGM51652H4.pdfFEATURES
? 16 Bits ADC
? Programmable Input Ranges:
Bipolar Ranges: ±10.24V, ±5.12V, and ±2.56V
Unipolar Ranges: 0V to 10.24V and 0V to 5.12V
? Supply Voltage Ranges:
Analog Supply: 5V
I/O Supply: 1.65V to 5V
? On-Chip Reference: 4.096V
? Differential Nonlinearity (DNL): ±0.65LSB
? Integral Nonlinearity (INL):
±1.1LSB for All Bipolar Ranges
±0.5LSB for All Unipolar Ranges
? Signal-to-Noise Ratio (SNR): 91dB
? Total Harmonic Distortion (THD): -102dB
? Alarm Features
? Daisy-Chain Operation
? -40℃ to +125℃ Operating Temperature Range
? Available in a Green TSSOP-38 Package

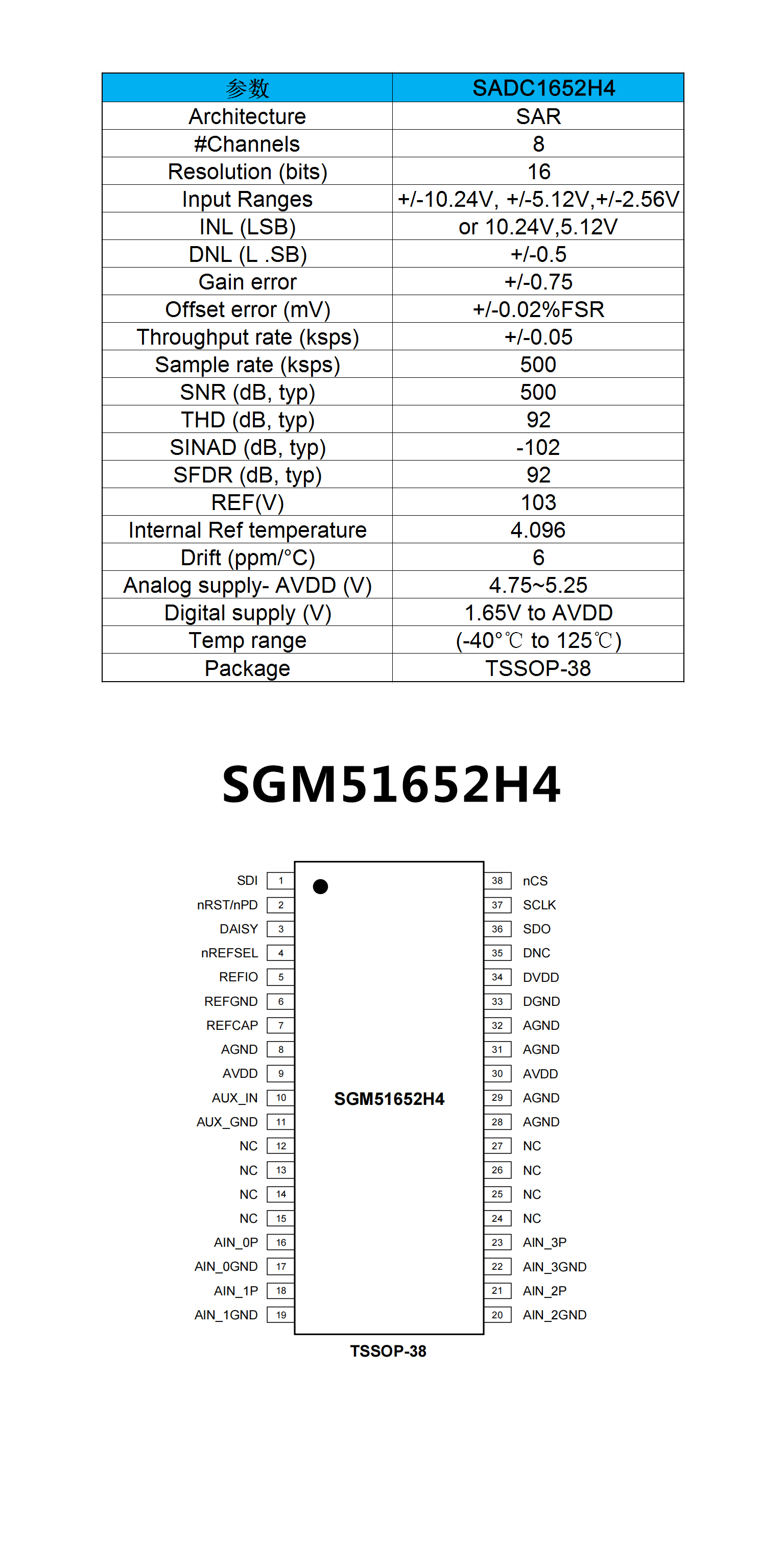

PIN CONFIGUTION
优势替代

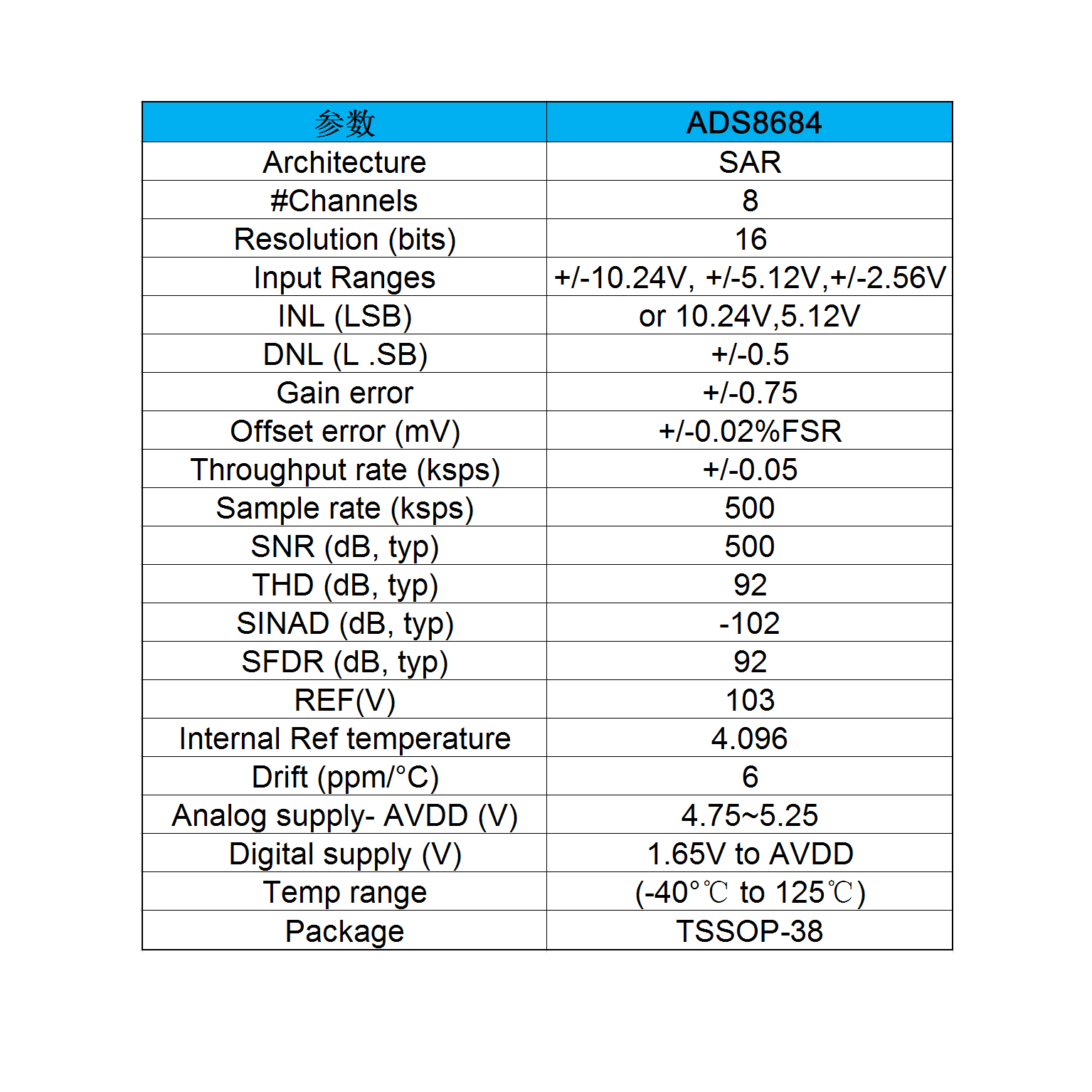

FEATURES
? 具有集成模拟前端的 16 位 ADC
? 支持自动和手动两种扫描模式的 4 通道和 8 通道
多路复用器 (MUX)
? 独立于通道的可编程输入范围：
? 双极：±10.24V、±5.12V 和 ±2.56V
? 单极：0V 到 10.24V 和 0V 到 5.12V
? 5V 模拟电源：1.65V 到 5V I/O 电源
? 恒定的阻性输入阻抗：1MΩ
? 输入过压保护：高达 ±20V
? 低漂移的片上 4.096V 基准电压
? 出色的性能：
? 500kSPS 的总吞吐量
? 差分非线性 (DNL)：±0.5 最低有效位 (LSB)；
最大积分非线性 (INL)：±0.75 LSB
? 增益误差和偏移误差低漂移
? 信噪比 (SNR)：92dB；总谐波失真 (THD)：–102dB
? 低功耗：65mW
? AUX 输入 → 直接连接到 ADC 输入
? SPI- 兼容接口，支持菊花链连接
? 工业温度范围：-40°C 至 125°C
? TSSOP-38 封装 (9.7mm × 4.4mm)
PIN CONFIGUTION
