SGM61410XN6GTR.pdf? Wide 5V to 42V Operating Input Voltage Range
? 0.8V Internal Reference
? Low Quiescent Current: 14μA (TYP)
? Shutdown Current: 0.6μA (TYP)
? Current Output up to 600mA
? 1.2MHz Switching Frequency
? Internal Compensation and Soft-Start
? Simple Design and Minimal
External Components
? Up to 95% Efficiency at 12V/400mA
? 0.8V to 20V Adjustable Output Voltage
? Current Limit and Short-Circuit Protection
? Output Over-Voltage Protection and Thermal
Shutdown
? Power-Save Mode and PWM Mode Operation
? Monotonic Startup with Pre-biased Output
? 90% Maximum Duty Cycle
? Available in a Green SOT-23-6 Package
? -40℃ to +125℃ Operating Temperature Range
? 专用于条件严苛的工业应用
输入电压范围：4V 至36V
600mA 持续输出电流
最短打开时间：60ns
98% 最大占空比
支持利用预偏置输出进行启动
间断模式短路保护
在–40°C 至125°C 工作温度范围内提供±1.5%
的容差电压基准
精密使能端
? 解决方案小巧且易于使用
集成同步整流
方便易用的内部补偿

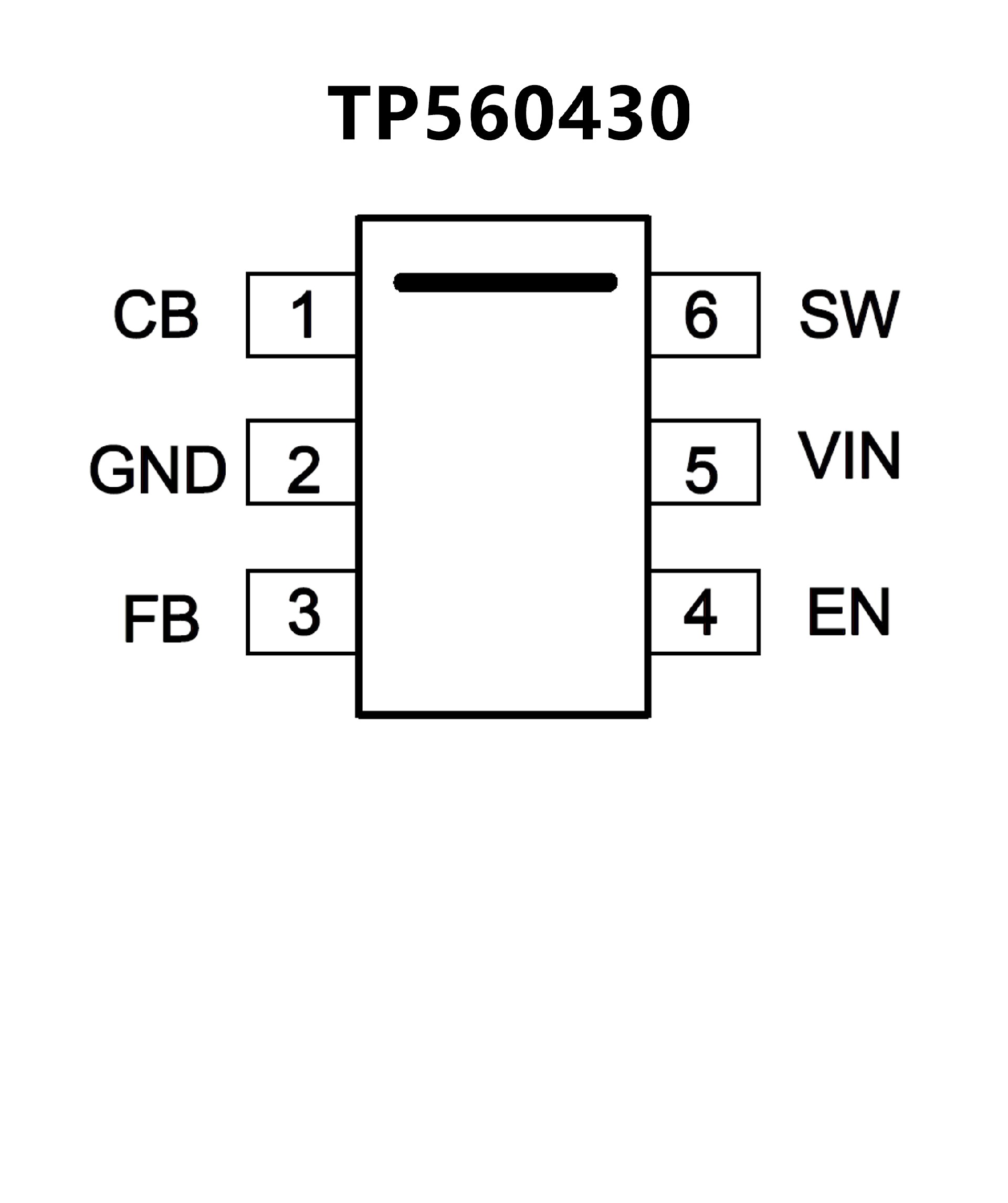

SOT-23-6 封装
? 采用引脚到引脚兼容封装的各种选项
1.1MHz 和2.1MHz 频率选项
PFM 和强制PWM (FPWM) 选项
固定3.3V 输出选项
? 使用TPS560430 并借助WEBENCH? 电源设计器
创建定制设计方案
