130dB,CMRR,700?A,低功耗,精密仪表放大器, SGM621 Replace INA128.

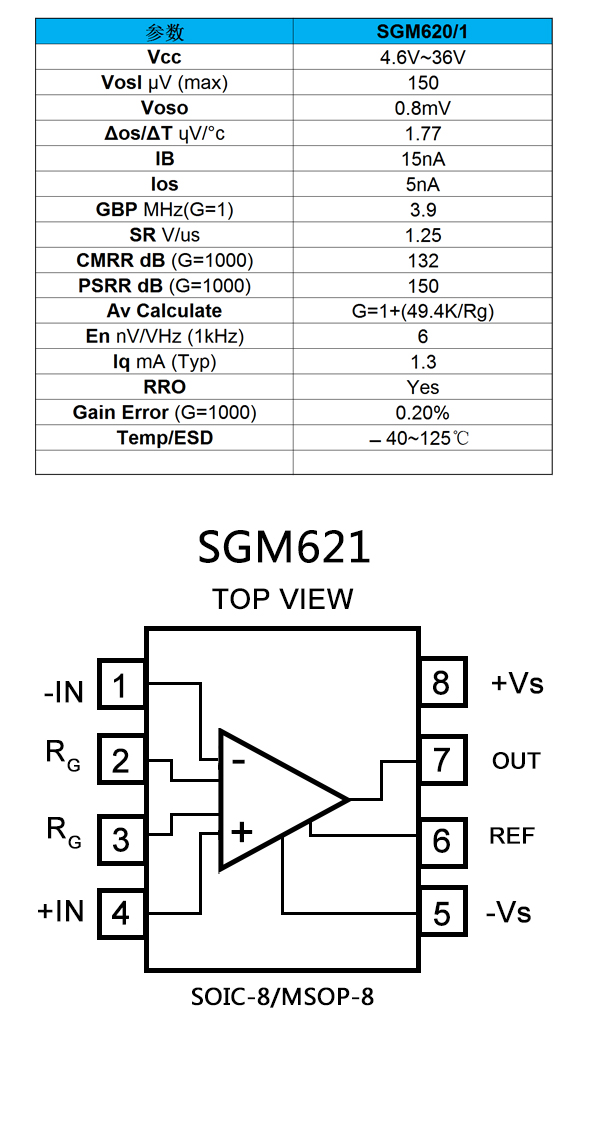

SGM621
SGM621.pdf
SGM621.pdfFEATURES
? Rail-to-Rail Output
? Supply range: +/-2.3V to +/-18V
? Low Power: lq 1.3mA TYP
? Input offset voltage: 50uV TYP
? lnput Bias current: 15nA TYP
? lnput offset voltage: 50uV TYP
? CMRR:92dB (TYP, G=10)
? 0.1-10Hz Voltage Noise: 0.4uVpp
? Bandwidth: 140kHz (G=100)
? Settling time to 0.01%: 10us(G=100)
? Gain=1+ 49.4kohm/Rg
? Operation Temp: -40-125℃
? SO-8 Package
PIN CONFIGUTION

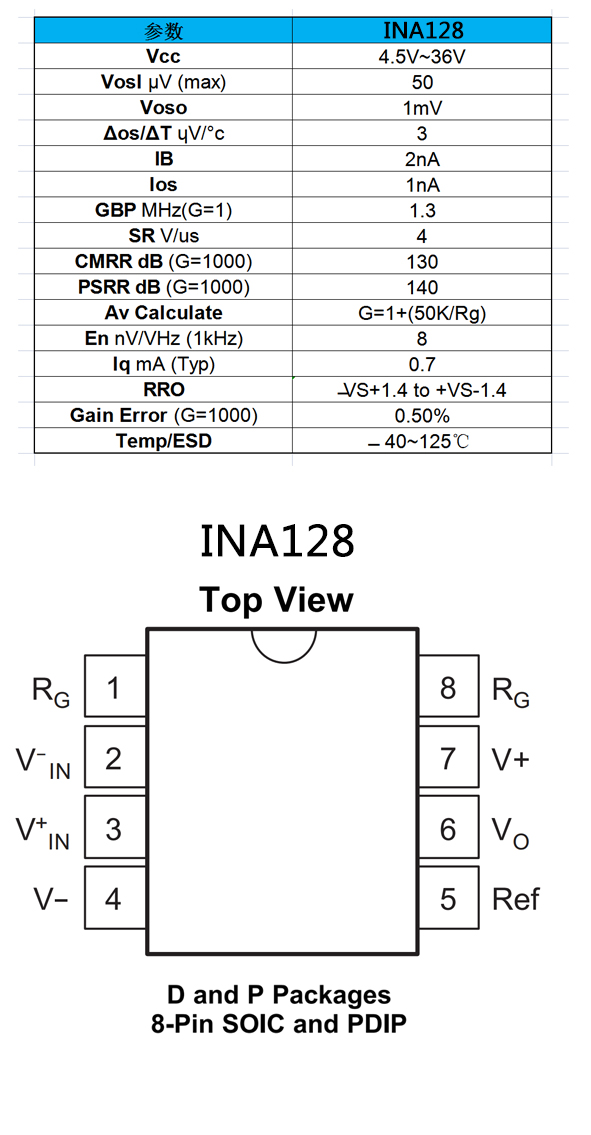

优势替代
FEATURES
? 此器件的新版本现已上市：INA828
? 低失调电压：50μV（最大值）
? 低漂移：0.5μV/°C（最大值）
? 低输入偏置电流：5nA（最大值）
? 高 CMR：120dB（最小值）
? 输入保护电压可达 ±40V
? 宽电源电压范围：±2.25V 至 ±18V
? 低静态电流：700μA
? 封装：8 引脚塑料 DIP，SO-8
PIN CONFIGUTION
