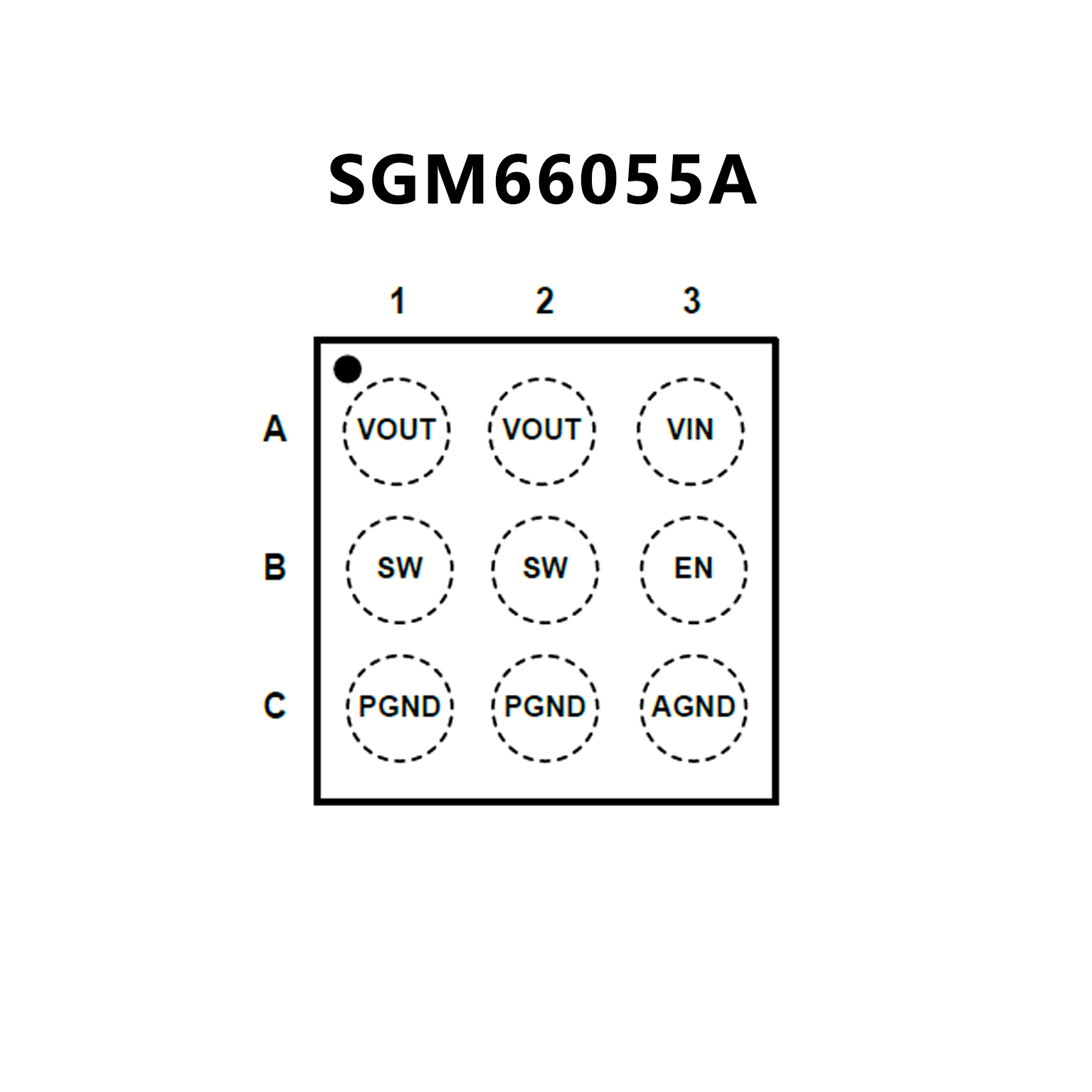

SGM66055A.pdf? 93% Efficient Synchronous Boost Converter
? Device Quiescent Current: 23?A (TYP)
? Operating Input Voltage Range: 2.5V to 4.5V
? Fixed Output Voltages: 5.0V and 5.4V
? Output Voltage Clamping: 5.7V
? Power-Save Mode for Improved
Efficiency at Low Output Power
? Pass-through Mode by Pulling EN Low
? Low Reverse Leakage Current when VOUT > VIN
? Over-Temperature Protection
? Available in a Green WLCSP-1.21×1.21-9B Package
? -40℃ to +85℃ Operating Temperature Range

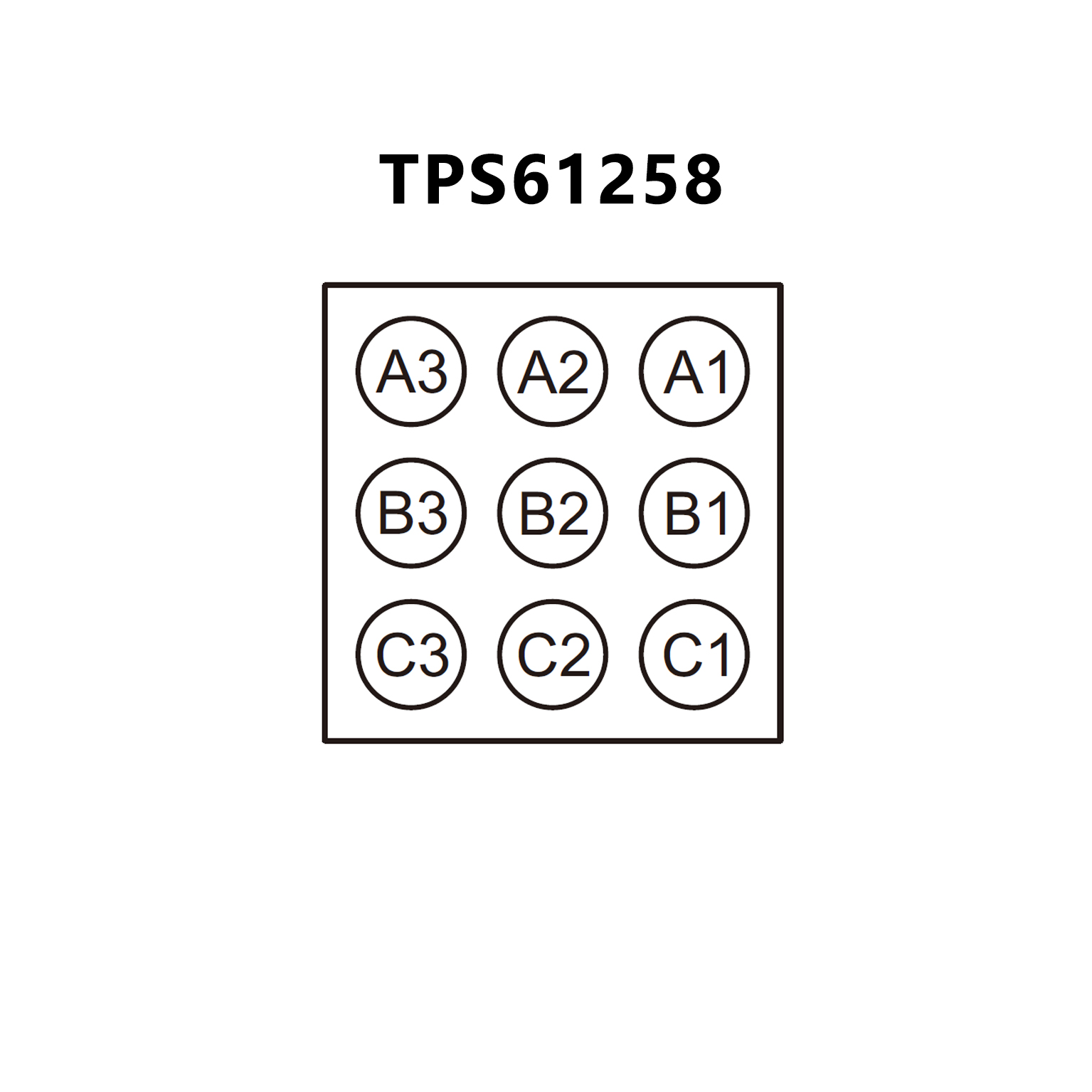

? 运行率为 3.5MHz 时，效率 93%
? 待机模式时，，静态电流为 22μA
? 正常操作时，，静态电流为 36μA
? 2.3V 至 5.5V 的宽 VIN范围
? VIN ≥ VOUT运行
? VOUT= 4.5V, VIN ≥2.65V时，IOUT ≥800mA
? VOUT = 5.0V, VIN ≥3.3V 时，IOUT ≥1000mA
? VOUT = 5.0V, VIN ≥3.3V 时，
IOUT ≥1500mA（（峰值））
? DC 电压输出总精度为 ±2%
? 轻负载频率脉冲制 (PFM) 模式
? 停机期间，可选待机模式或真实负载断开
? 热关断和过载保护
? 只需三个表面贴装外部组件
? 总解决方案尺寸 < 25mm2
? 9 引脚 NanoFreeTM(CSP) 封装
