3.3V, Differential 2-Channel, 2:1 Multiplexer/Demultiplexer Switches, SGM7300A Replace HD3SS6126.
SGM7300A
SGM7300A.pdf
SGM7300A.pdfFEATURES
? 2 Bidirectional Differential Channel, 2:1
Multiplexer/Demultiplexer
? High-Speed Signal Switching for 10Gbps
Applications
? High Bandwidth: 10GHz at -3dB
? Low Insertion Loss:
-0.4dB at 100MHz
-0.9dB at 4.0GHz
? Low Return Loss: -15dB at 4GHz
? Low Crosstalk: -35dB at 4GHz
? Low Off-State Isolation: -15dB at 4GHz
? Low Intra-Pair Skew: 10ps (TYP)
? Low Intra-Pair Skew: 50ps (MAX)
? VDD Operating Range: 3.3V ± 10%
? Available in a Green TLGA-2.5×4.5-20L Package

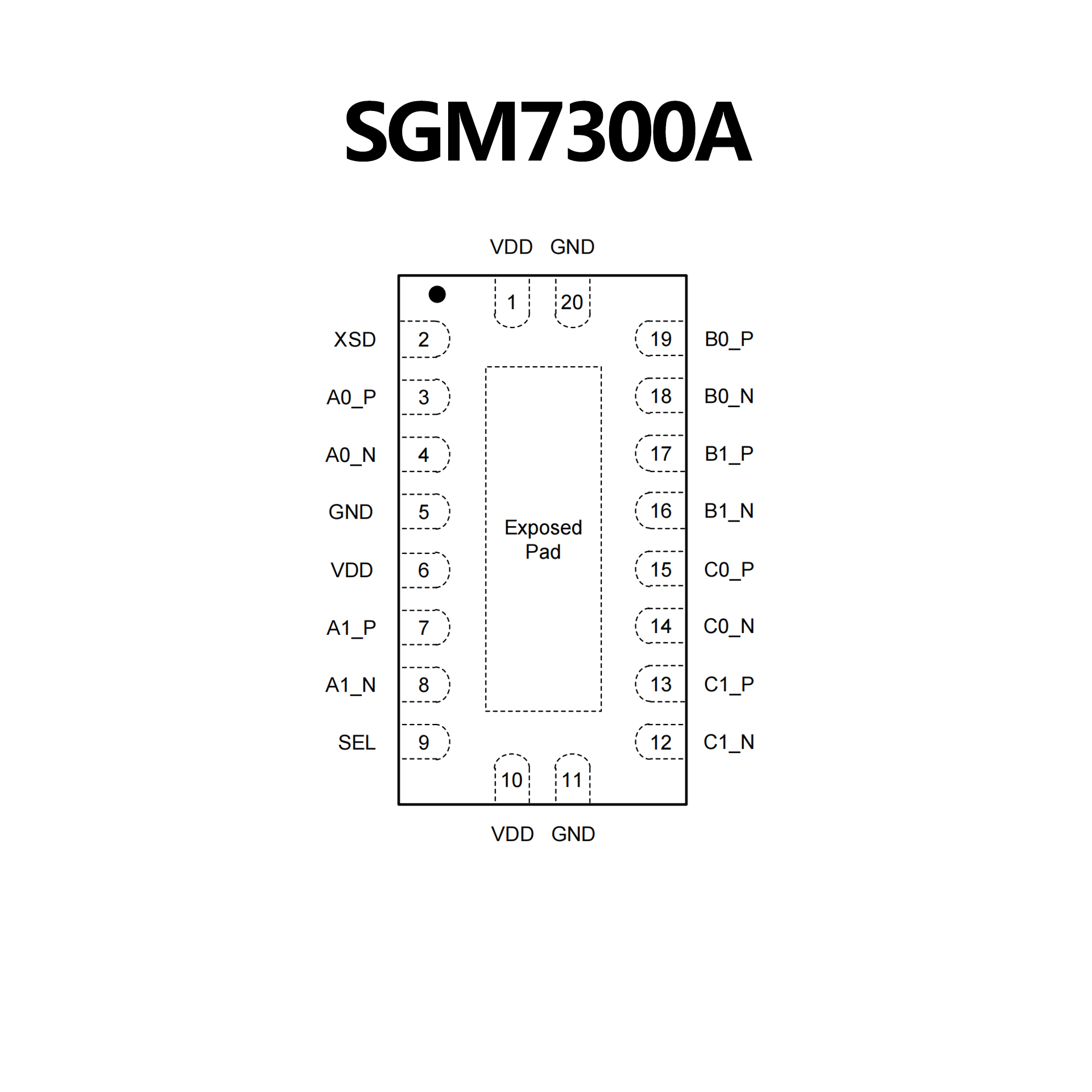

PIN CONFIGUTION
优势替代
FEATURES
? 非常适合 USB 应用
– 适用于 USB 3.0（超高速 USB 和 USB 2.0HS/FS/LS）
的信号开关
? 三个双向差分对通道多路复用/解复用开关还适用于
DisplayPort、PCIe Gen1/2/3、SATA 1.5/3/6G、
AS 1.5/3/6G 和 XAUI 应用
? 高带宽路径 (SS) 最高支持 10Gbps 的数据速率
? VCC 的工作范围为 3.3V ± 10%
? 高带宽路径 (SS) 上的
-3dB 差分带宽频率最高超过10GHz
? 使用独特的适配方法在所支持的共模电
压范围内保持恒定通道阻抗
? 出色的高带宽路径动态特性（2.5GHz 时）
串扰 = -35dB
隔音 = -23dB
插入损耗 = 1.1dB
回波损耗 = –11dB
? 3.5mm × 9mm、42 引脚小型晶圆级四方扁平无引
线 (WQFN) 封装 (RUA)
? 激活模式功耗 = 8mW

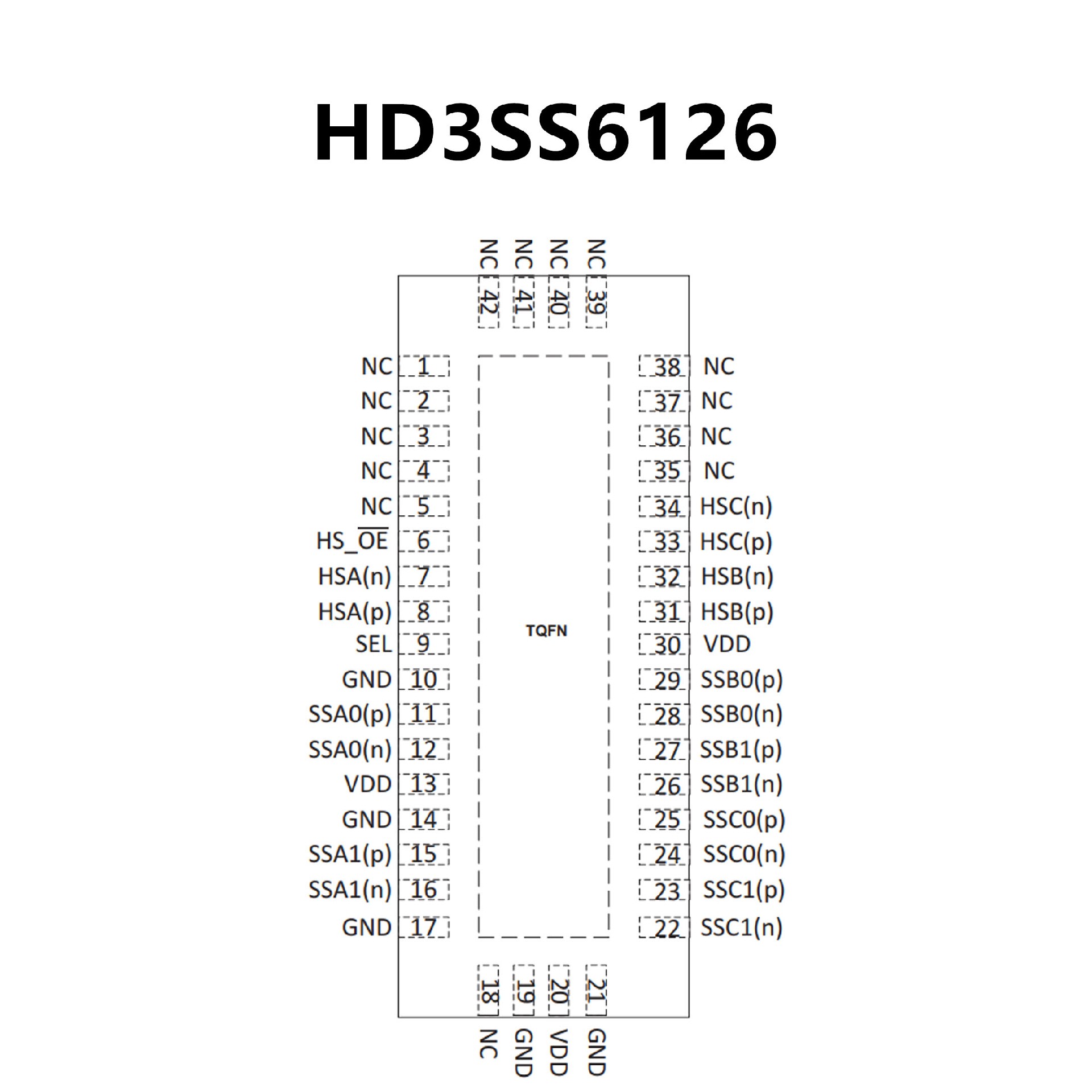

PIN CONFIGUTION
