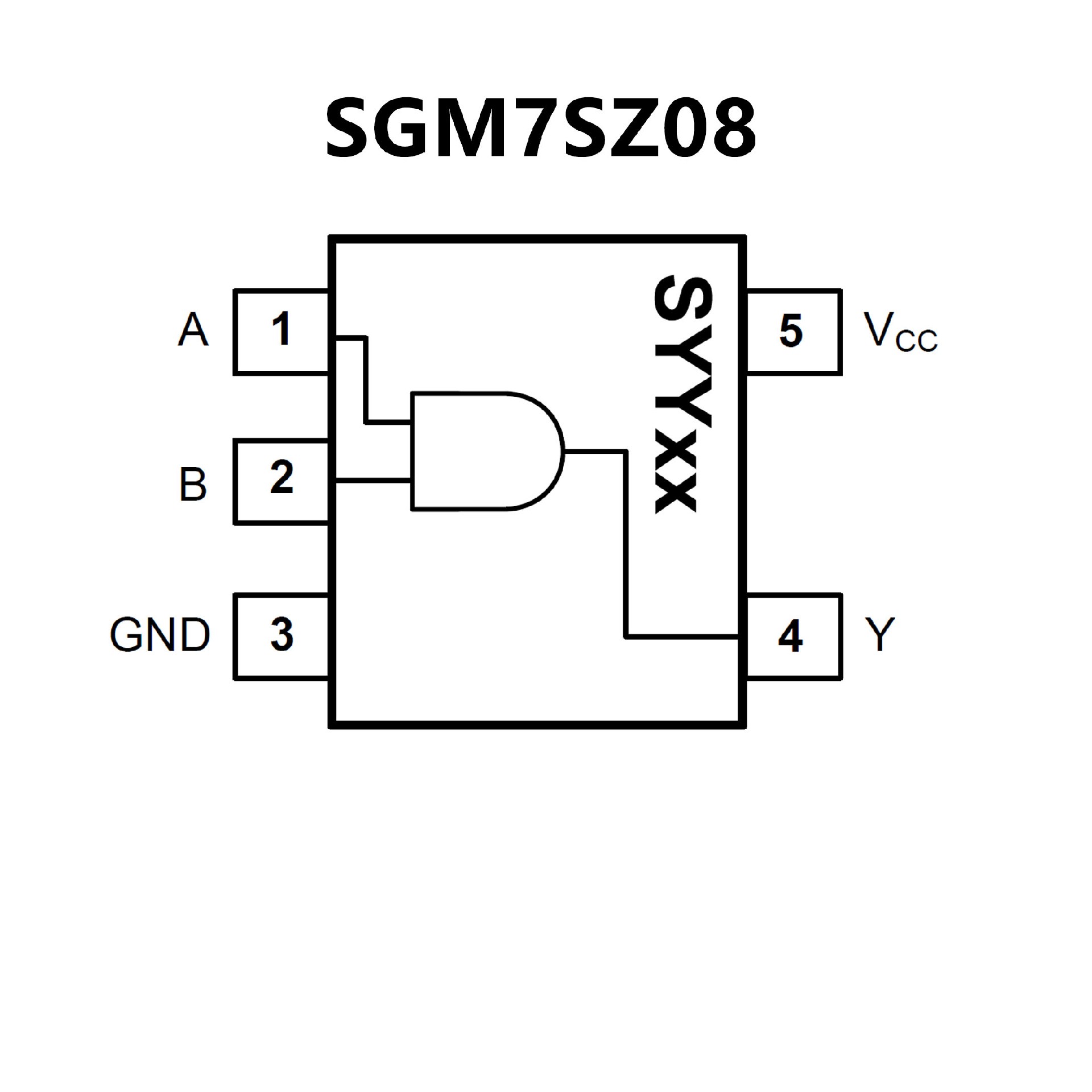

SGM7SZ08YC5G.pdf? Ultra-High Speed: tPD = 3.6ns (TYP) into 50pF
at VCC = 3.3V
? High Output Drive: ±24mA at VCC = 3V
? Broad VCC Operating Range: 1.65V to 5.5V
? Matches Performance of LCX Operated at VCC = 3.3V
? Power Down High-Impedance Inputs/Output
? Over-Voltage Tolerant Inputs Facilitate 5V to 3V
Translation
? Available in Green SOT-23-5, SC70-5, XTDFN-1×1-6L
and UTDFN-1.45×1-6L Packages
? 静电放电 (ESD) 性能测试符合 JESD 22 标准
2000V 人体放电模型{1}（A114-B，II 类）
1000V 充电器件模型 (C101)

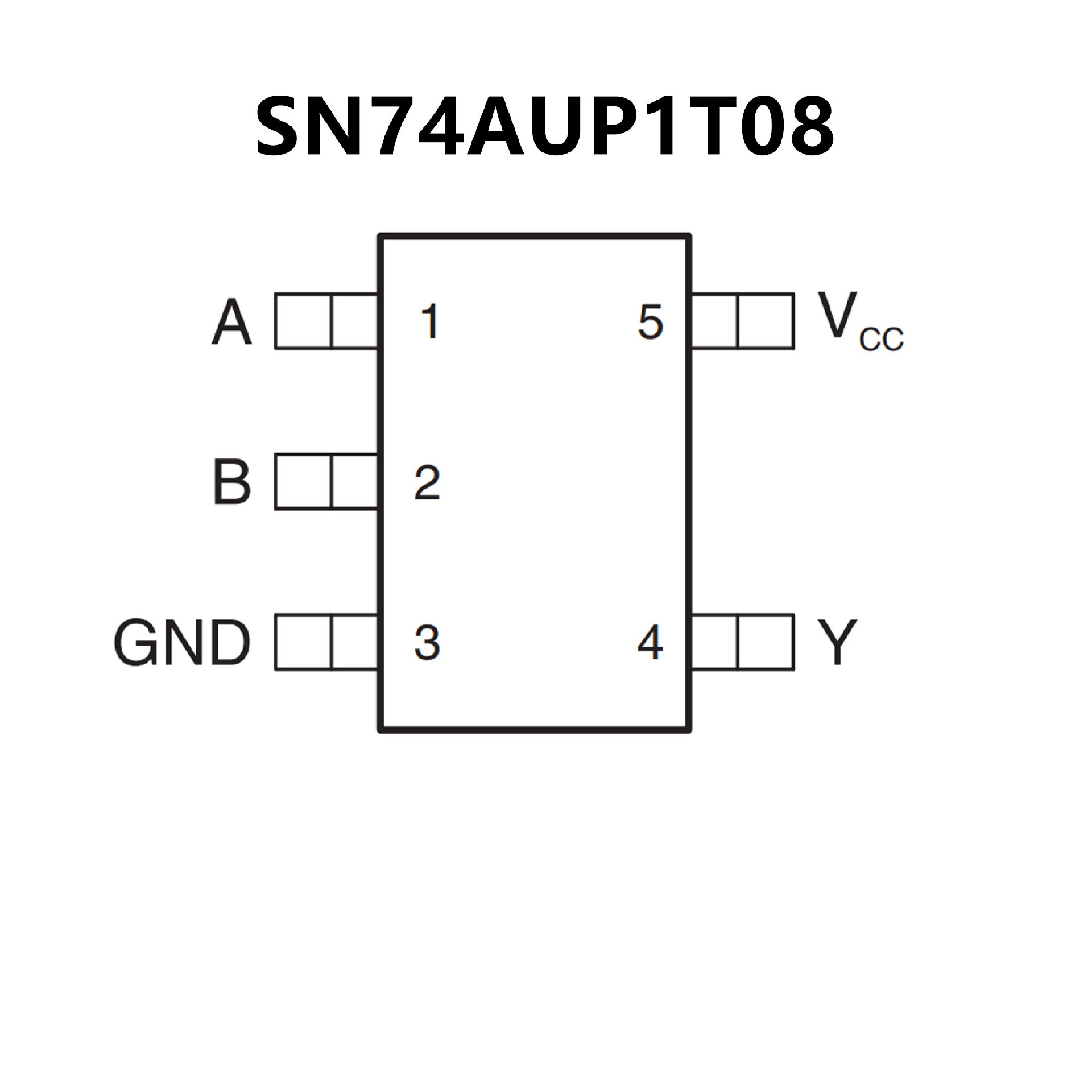

? 单电源电压转换器
? 输出电平高达电源 VCCCMOS 电平
1.8V 至 3.3V（VCC=3.3V 时）
2.5V 至 3.3V（VCC=3.3V 时）
1.8V 至 2.5V（VCC=2.5V 时）
3.3V 至 2.5V（VCC=2.5V 时）
? 施密特触发器输入可抑制输入噪声并提供更佳的输
出信号完整性
? 关闭支持部分断电 (VCC=0)
? 超低静态功耗：0.1μA
? 超低动态功耗：0.9μA
? 闩锁性能超过 100mA，符合 JESD 78 II 类规范的
要求
? 可提供无铅封装：SC70 (DCK)
2 x 2.1 x 0.65mm（高 1.1mm）
