Low Noise, High Precision, High Voltage, Rail-to-Rail I/O Operational Amplifiers,SGM8276 Replace LM6134.
SGM8276
SGM8276.pdf
SGM8276.pdfFEATURES
? Wide Input Common Mode and
Differential Voltage
Ranges
? Low Input Bias and Offset Current
? Output Short-Circuit Protection
? Rail-to-Rail Input and Output
? High Input Impedance
? Low Offset Voltage: 0.3mV (TYP), 1.5mV (MAX)
? Gain-Bandwidth Product: 10MHz
? High Slew Rate: 8V/?s
? -40℃ to +125℃ Operating Temperature Range
? Small Packaging:
SGM8276-1 Available in a Green SOT-23-5 Package
SGM8276-2 Available in a Green SOIC-8 Package
SGM8276-4 Available in a Green SOIC-14 Package

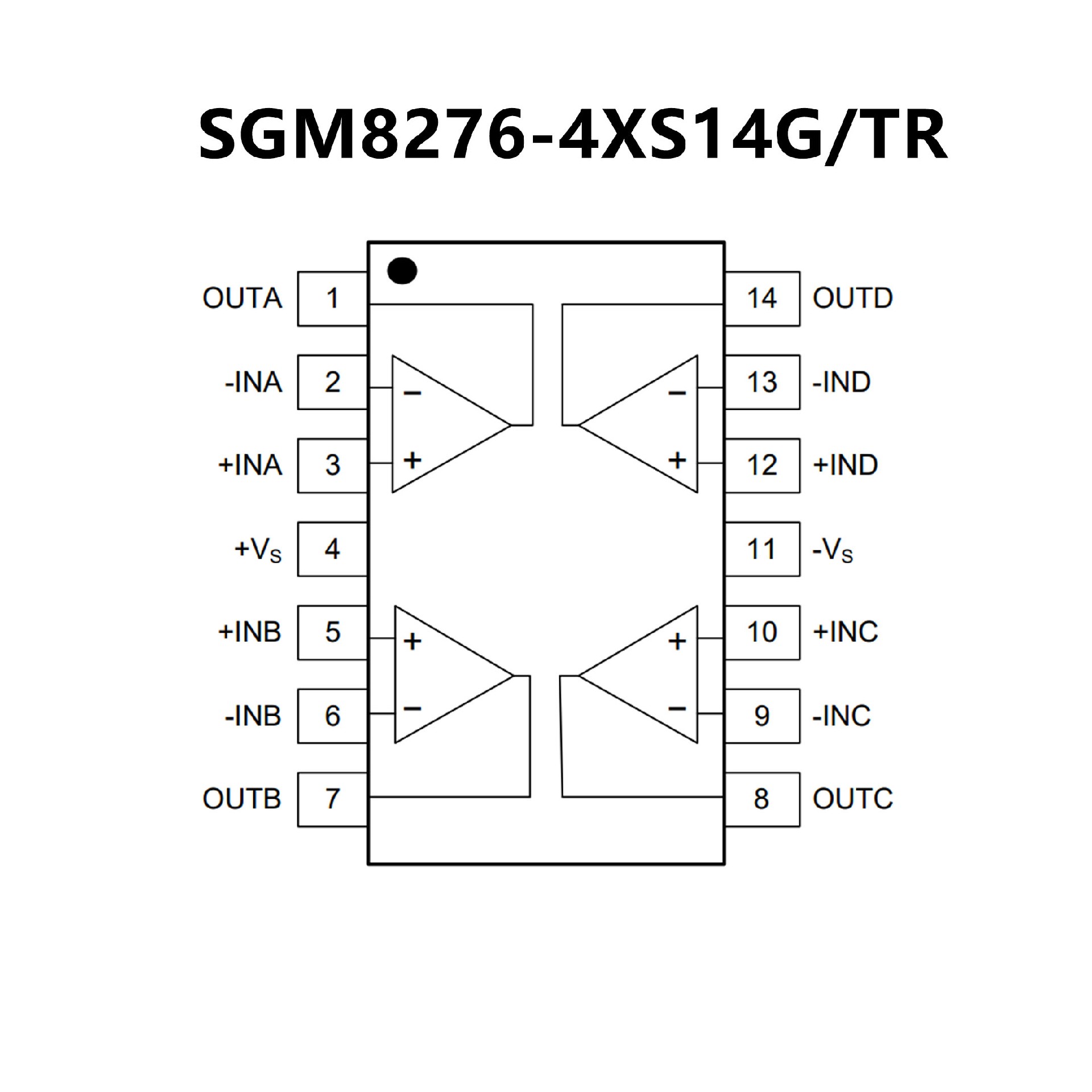

PIN CONFIGUTION
优势替代
FEATURES
?（除非另有说明，否则典型情况下采用 5V 电源）
? 轨至轨输入 CMVR：?0.25V 至 5.25V
? 轨至轨输出摆幅：0.01V 至 4.99V
? 高增益带宽：10MHz（20kHz 时）
? 压摆率：12V/μs
? 低电源电流：360μA/放大器
? 宽电源电压范围：2.7V 至 24V 以上
? CMRR：100dB
? RL = 10k 时的增益为 100dB
? PSRR：82dB

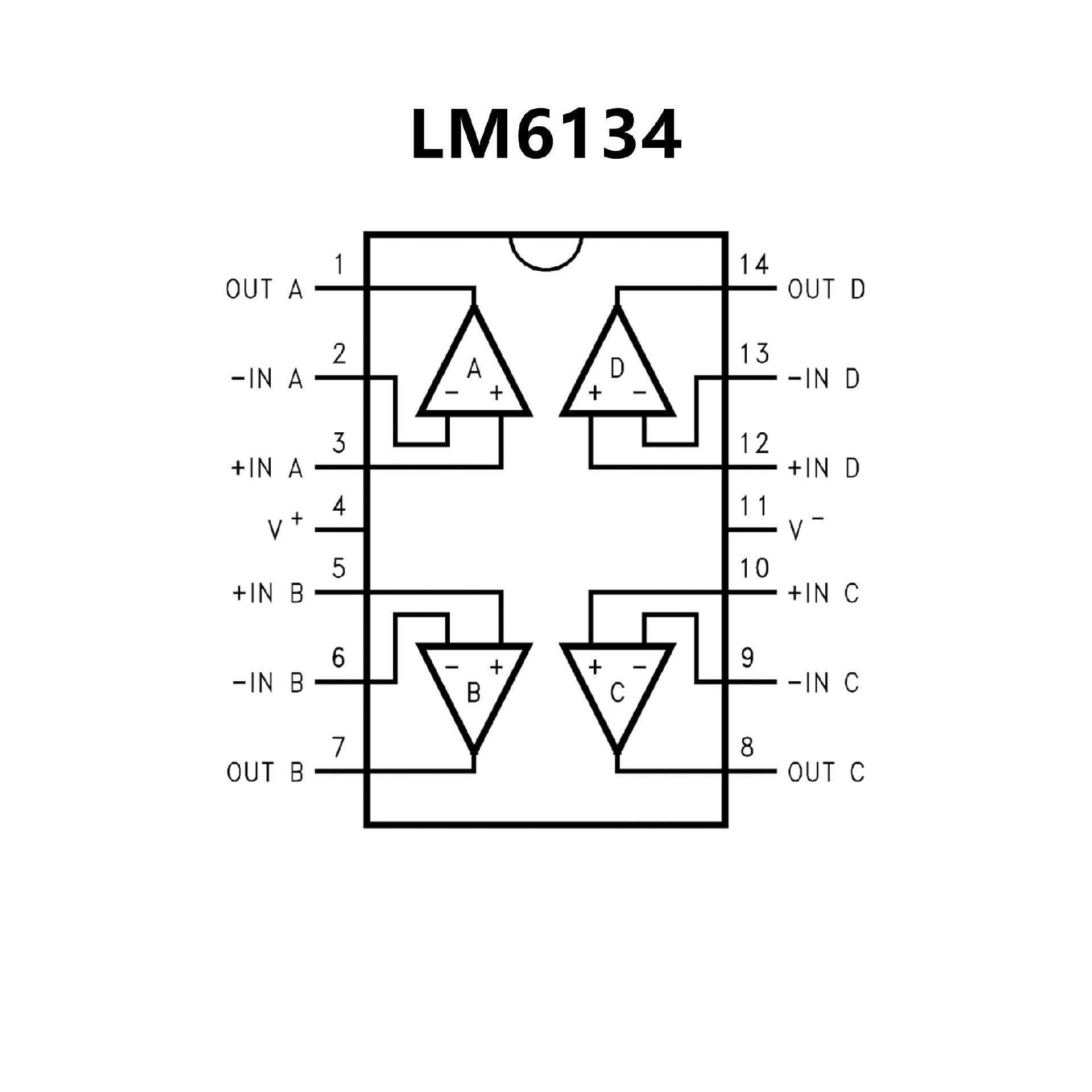

PIN CONFIGUTION
