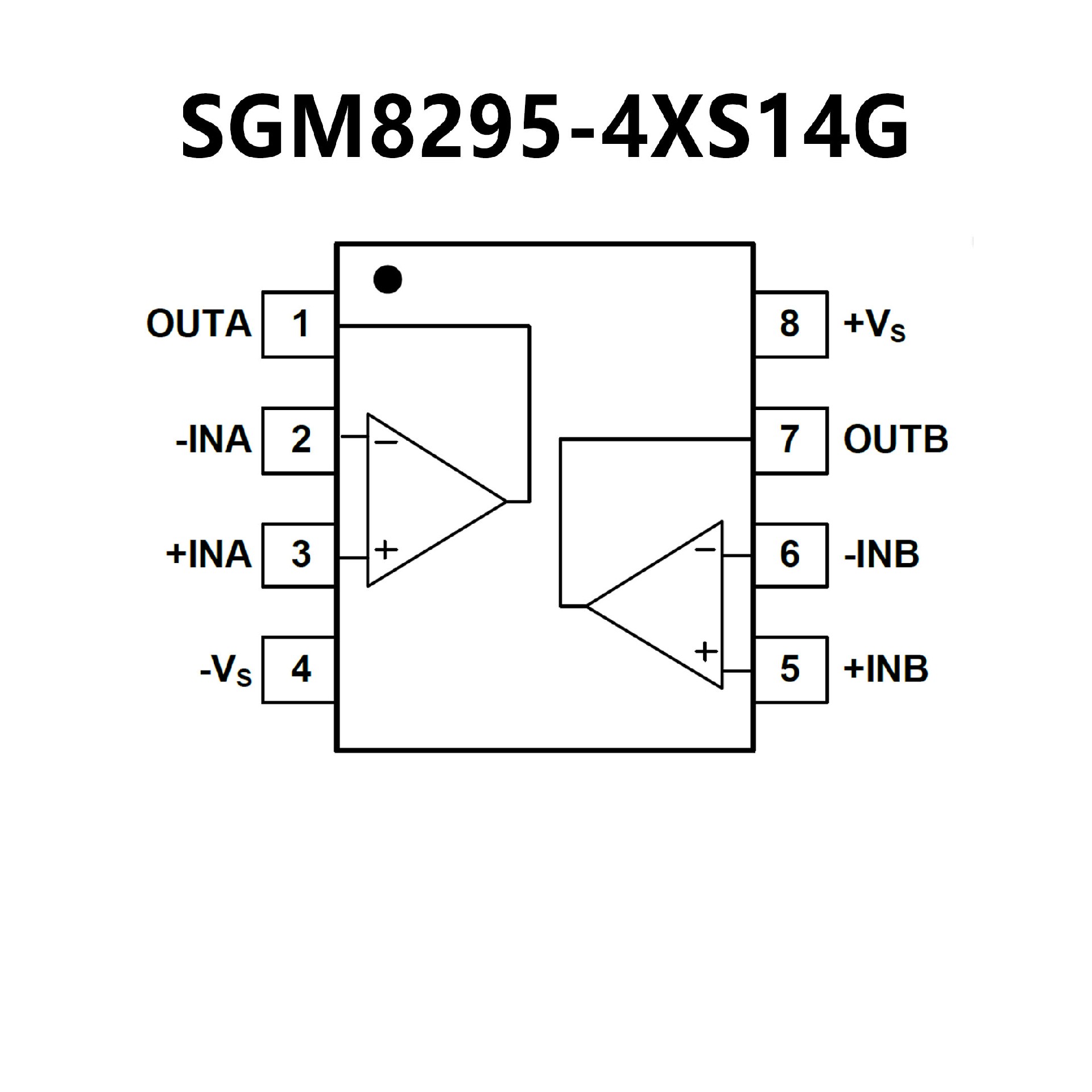

SGM8295-4.pdf? Low Noise: 4.5nV/Hz
? Rail-to-Rail Output
? Very Low Offset Voltage: 250μV (MAX)
? Low Bias Current: ±1nA (TYP)
? High Gain-Bandwidth Product: 9MHz
? High Slew Rate: 8V/μs
? High Open-Loop Gain: 130dB at VS = ±15V
? High PSRR: 145dB
? Settling Time to 0.1% with 1V Step: 1μs
? Overload Recovery Time: 10μs
? Operating Voltage Range:
3.6V to 36V or ±1.8V to ±18V
? Input Common Mode Voltage Range:
(-VS) + 1.5V to (+VS) - 2V
? Low Supply Current:
1.5mA/Amplifier (TYP)
? -40℃ to +125℃ Operating Temperature Range
? Small Packaging:
SGM8295-1 Available in Green
SOT-23-5 andSOIC-8 Packages
SGM8295-2 Available in Green
SOIC-8 and MSOP-8 Packages
SGM8295-4 Available in a Green SOIC-14 Package

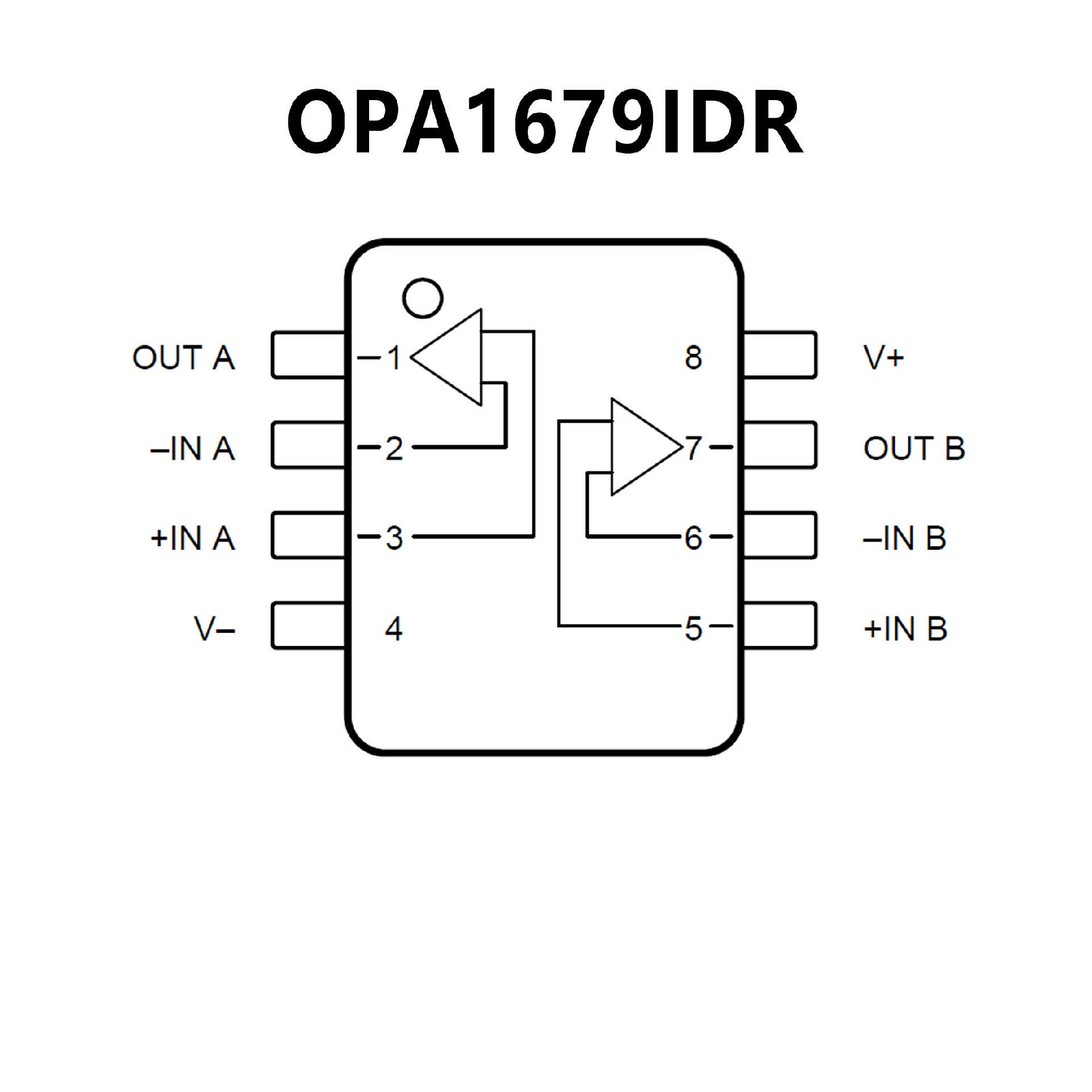

? 低噪声：1kHz 时为4.5nV/√Hz
? 低失真：1kHz 时为0.0001%
? 高开环增益：114dB
? 高共模抑制：110dB
? 低静态电流：
– 每通道2mA
? 低输入偏置电流：10pA（典型值）
? 压摆率：9V/μs
? 宽增益带宽：16MHz (G = 1)
? 单位增益稳定
? 轨至轨输出
? 宽电源电压范围：
– ±2.25V 至±18V 或4.5V 至36V
? 双通道和四通道版本
? 小封装尺寸：
– 双通道：SO-8、MSOP-8、SON-8
– 四通道：SO-14、TSSOP-14、QFN-16
