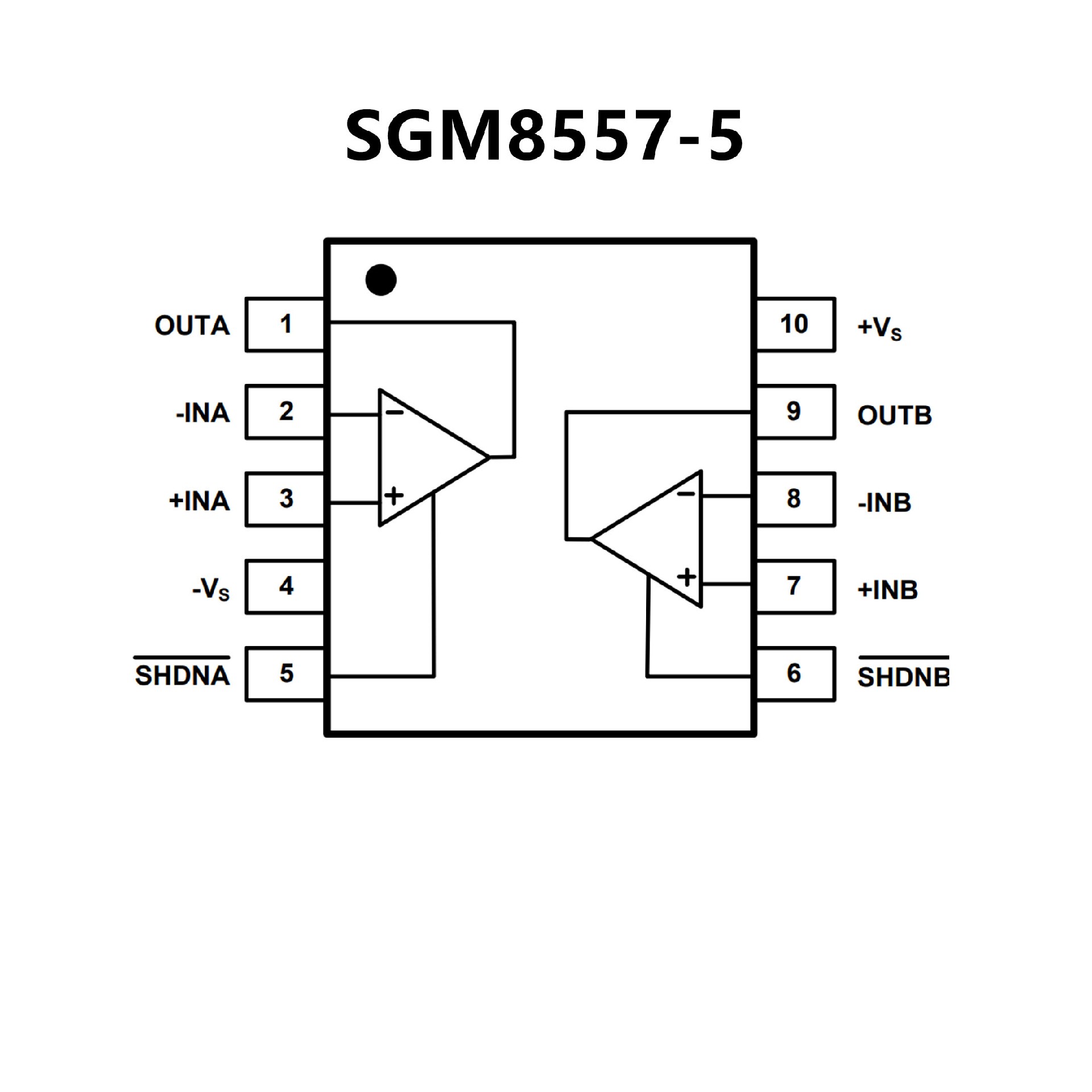

SGM8557-5.pdf? 240mA Output Drive Capability
? Rail-to-Rail Output
? Low Input Offset Voltage: 5μV (MAX)
? Low Input Offset Voltage Drift: 27nV/℃ (TYP)
? Low Noise: 22nV/ Hz at 1kHz
? Over-Temperature Protection
? Supply Voltage Range: 2.7V to 5.5V
? Quiescent Supply Current:
1.2mA/Amplifier (TYP)
0.3μA Shutdown Current for SGM8557-3/5 (TYP)
? Gain-Bandwidth Product: 15MHz
? High Slew Rate: 7V/μs
? Voltage Gain (RL = 2kΩ): 144dB
? Power Supply Rejection Ratio: 120dB
? No Phase Reversal for Overdriven Inputs
? Small Packaging:
SGM8557-1 Available in Green SOIC-8, MSOP-8,
and SOT-23-5 Packages
SGM8557-2 Available in a Green
SOIC-8 Package
SGM8557-3 Available in Green SOIC-8 and
SOT-23-6 Packages
SGM8557-5 Available in a Green MSOP-10 Package
? 15V 的典型电源值（除非另有说明）
? 输入基准电压噪声 5.8nV/√Hz
? 内部偏置电流 100fA
? 单位增益带宽 17MHz
? 每通道电源电流（启用模式下）

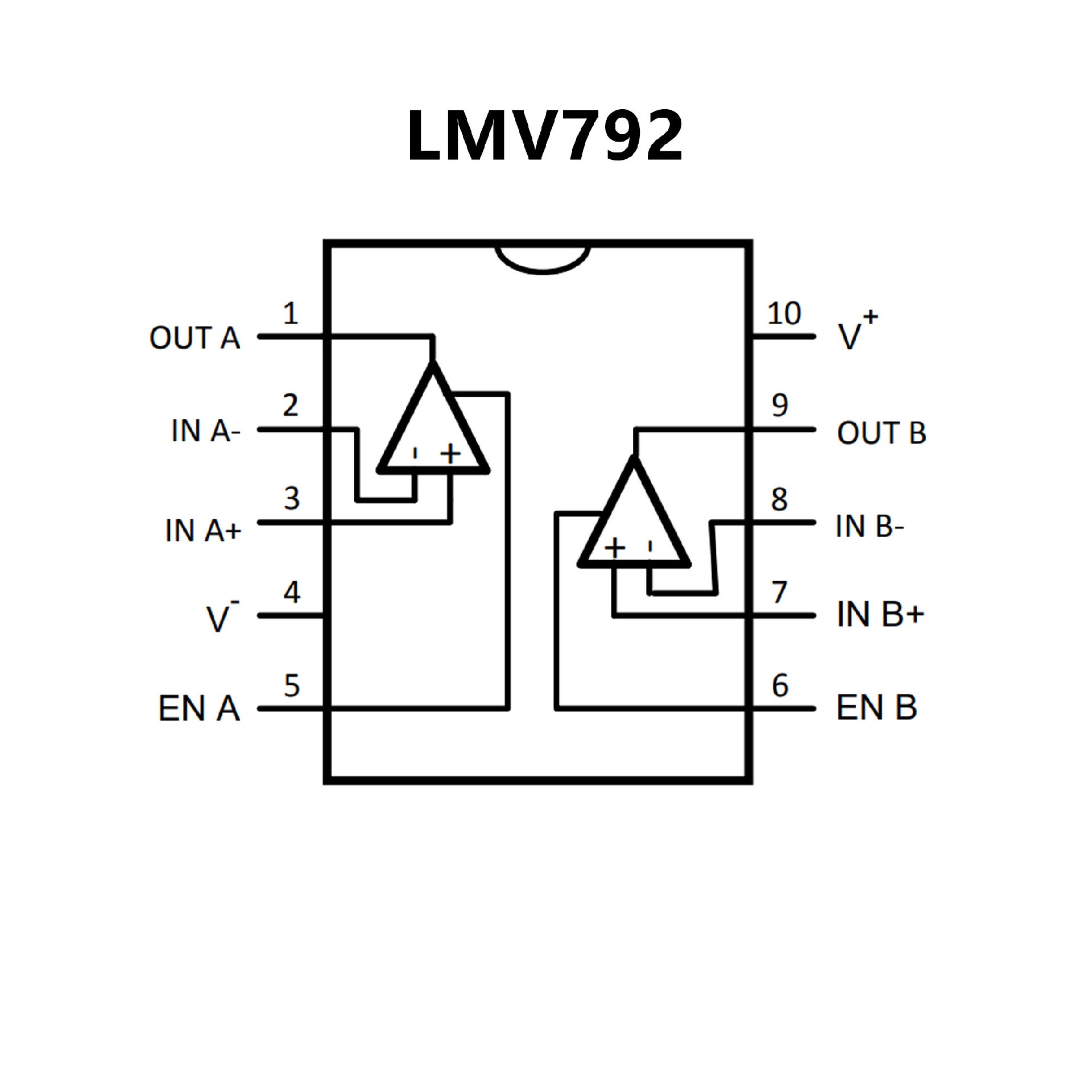

LMV791 1.15mA
– LMV792 1.30mA
? 关断模式下的每通道电源电流为 0.02?A
? 轨至轨输出摆幅
在 10k? 负载条件下，距离电源轨 25mV
在 2k? 负载条件下，距离电源轨 45mV
? 2.5V 和 5V 下的性能可靠无虞
? 1kHz、600? 时的总谐波失真为 0.01%
? 温度范围 -40°C 至 125°C
